♦ 高功率密度，3U可达15kVA
♦ 主从均流，并机可达960kVA，性能不下降
♦ 电压可达350/500 VL-N*1
♦ 谐波模拟和分析功能，最高可达50次*4
♦ 多通道功能，单机可同时测试1~3个待测物*2
♦ 输出频率：16-2400Hz，电压和频率输出变动率可调
♦ 内置单相或三相交流功率表
♦ 可实现AC/DC/AC+DC/DC+AC四种输出模式
♦ 可选择单相、三相、反相等不同输出模式，模拟三相不平衡、三相谐波不平衡、缺相测试、相序接反等多种测试*3
♦ 谐波和间谐波的波形合成，符合IEC 61000-4-13标准测试*1
♦ 可编程输出阻抗，符合IEC 61000-3-3标准测试*1
♦ 触摸屏设计，简洁的UI界面
♦ 可模拟任意波形输出，支持CSV文件导入波形
♦ 内建丰富的波形数据库
♦ List模式模拟市电再现功能，实现瞬间电源中断仿真功能
♦ 提供丰富的触发输入/输出信号。当幅值/频率变换时，可产生触发信号同步捕获待测物电流波形
♦ 可设置输出0- 360°起始/停止相位角
♦ 突波陷波Surge&Sag功能
♦ 自带Relay Ctrl 继电器控制输出功能，可实现待测物与源之间的电气隔离
♦ 内置USB/CAN/LAN/数字IO通讯接口，选配GPIB/模拟量&RS232
♦ 选配专业软件，配合多国安全法规测试条件设立程序，可完成民用航空电子及IEC相关标准的测试*1
*1 即将推出，敬请期待
*2 3/5kW机型不含此功能
*3 3/5kW机型仅支持单相

*4 电压/电流谐波分析，电压谐波模拟

*5 后缀U为单相机型

应用领域

3U/15kVA 高功率密度设计

IT7800系列在3U的有限空间里面，不但提供了高达15kVA的功率输出，同时电压输出可达350/500V，体积仅为传统交流电源的1/12，大大节约了测试空间，为用户提供了可以直接放置在实验桌上的大功率测试方案。

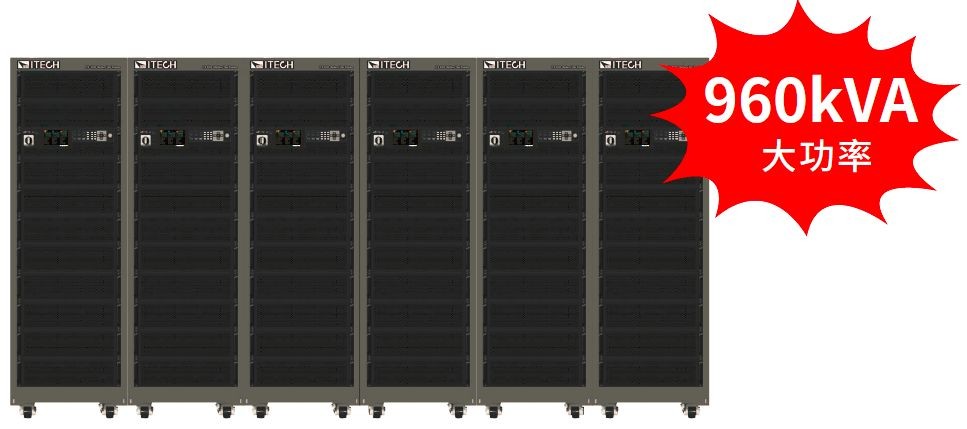

主从并联，大容量自由组合

当用户有更大功率需求时，可以使用IT7800的主从并联功能，提高输出电流、功率能力。IT7800系列单个机柜功率最大可达165kVA，最多可以支持64台单机并联达960kVA，无需拆装机柜即可简易并机。

IT7800自带同步On/Off输入输出信号，保证了并机的同步性，确保多模块同步均流输出。并机后不但保留所有功能，且精度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约，无论是单机测试还是系统搭建，都可以轻松满足。

多通道测试功能

IT7800系列的多通道功能允许用户同时测试3个独立的待测物，而无需增加额外的硬件配置。传统的解决方案中，测试3个待测物，用户需要配置3台交流电源;而IT7800一台设备可满足多通道的测试需求。例如IT7815-350-90额定功率为15kVA，可满足单相/三相15kVA的DUT测试，亦可满足最多3个单相DUT的测试，一机多用，充分提升设备利用率。

可实现AC、DC、AC+DC、DC+AC各个输出模式

IT7800系列可以实现AC,DC,AC+DC,DC+AC四种输出模式，不但提供纯正的交/直流输出，还可以利用AC+DC和DC+AC输出模式实现“交流输出加直流偏置”以及“含纹波的直流输出波形”，为工程师提供更宽范围的测试应用。

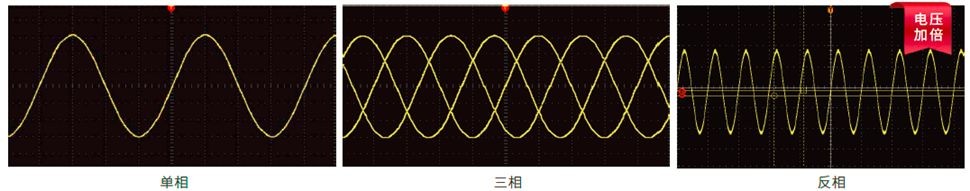

单相、三相、反相

IT7800 系列提供单相，三相及反相等多种输出模式，用户可通过面板菜单任意选择。搭配设备的编程功能，可以模拟三相不平衡，三相谐波不平衡，缺相测试，相序反接等多种测试，宽广且灵活的使用方式可以满足不同应用需求。

同时，IT7800 的反相模式还可以提供用户高电压的测试解决方案，电压提升为原来的2 倍，功率保持原来的2/3。例如设定为350V，则选择反相模式后，实际输出电压可达到700V。
