主要特点

支持多达16通道的测量

单台DLM5000HD可同时监控8个模拟通道，连接两台示波器（带/SY或/SYN选件），可以同步测量多达16个通道。因此它们可以像单台16通道示波器一样使用。

宽带宽测量

高速逆变器上升时的瞬间现象（如过冲）无法通过低带宽示波器进行验证。DLM5000HD结合了高达500MHz的宽带宽和高达2.5GS/s的采样率，使其成为应对日益增速的各种设备强大的测量工具。

12位高分辨率

12位测量仪器在精确测量过冲后振铃等事件方面非常有效。在检查整个波形图像的同时，还可进行最佳量程设置，以准确捕捉微小变化。

高达2.5GS/s（同时8个通道）和高达1G点的长内存

嵌入式系统的评估需要使用软件命令验证其在相对较长的时间内的运行情况，并同时查看如时钟噪声等高速信号的波形。当使用所有通道时，DLM5000HD具有的长内存，单触发模式可捕捉1G采样点/重复触发模式捕捉125M点的波形。可以几乎没有遗漏地观测波形。

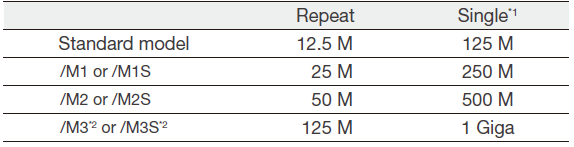

最大记录长度（点）

*在奇数通道

多种触发选择

采集到相关波形时，如果无法确定该特征波形是定期出现还是在特定条件下出现，工作效率就会下降。

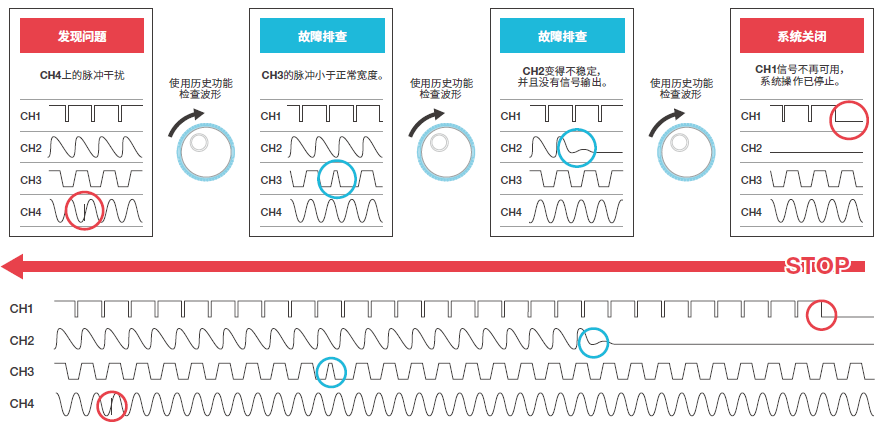

DLM5000HD的大量触发器可用于触发波形的特征点，以提取感兴趣的波形并将其存储在历史存储器中。用户可以显示历史波形列表，查看触发之间的间隔，或者将多个波形排列起来，查看特征点周围的明显趋势。这有助于确定特征波形出现的频率或条件。

稳定可靠的专用操作系统

12.1英寸大屏幕提供舒适的调试环境

配备12.1英寸大触摸屏。

大屏幕适用于详细观察模拟信号，同时显示调试信息，如参数、缩放屏幕、XY显示和FFT分析结果等信息。

便携、轻薄

虽然DLM5000HD是一款具有多通道输入的大屏幕机型，但它采用了便携、轻薄的设计。

快速启动

DLM5000HD在12秒内即可完成开机到波形显示。可以立即开始测量工作。

与PC链接

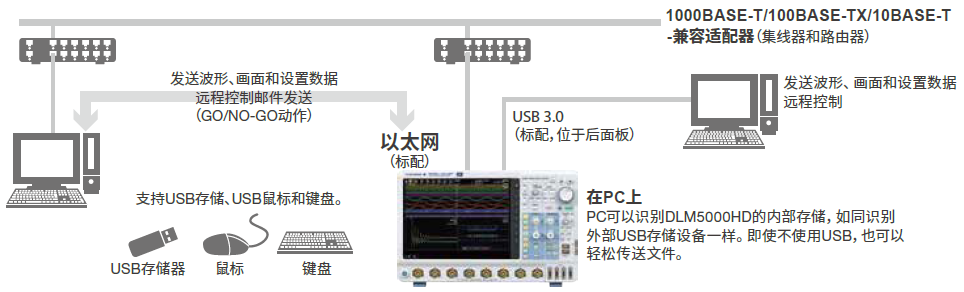

使用PC进行分析通常更便捷与高效，因为其CPU处理能力很强。

IS8000集成软件平台集成了多种波形和功率测量结果，其强大的分析功能可为用户的工作提供支持。

DLM5000/DLM5000HD 比较

主要功能

DLMsync双装置连接功能，用于更多通道（/SY或/SYN选件）

通过专用电缆（701982）连接两台DLM5000系列机型（带/SY或/SYN选件），可以同步测量多达16个通道。捕获的波形显示在每台主机上。触发联动，且记录长度、采样率、采集设置与水平轴刻度设置等共同设置项目互相关联，因此它们可以像单台16通道示波器一样使用。也可以连接4通道机型，因此也可以实现“8+4=12通道”或“4+4=8通道”。

*DLM5000和DLM5000HD之间无法通过DLMsync功能连接。

IEEE1588集成测量主功能

使用IEEE1588可将DLM5000HD设置为进行时间同步测量的主机。此功能将局域网中的测量仪器相互连接，无需专用电缆或复杂的同步设置，即可轻松启动同步测量。所有测量数据和结果都可在IS8000的同一时间轴上进行综合分析。

*如果使用网络集线器，请使用支持IEEE1588的集线器。

历史搜索功能

可以使用多种强大的搜索方法，搜索多达200000个满足要求的事件波形*。提供直观且简单的波形搜索功能。例如，可以指定一个矩形区域来捕捉屏幕上波形的一部分，一个覆盖整个测量波形的区域，或者一个多边形区域。如果已知某个感兴趣的值，例如电压或脉宽的异常值，则可以使用波形参数搜索历史波形。

缩放和搜索功能

在长内存中捕获的多通道波形需要进行垂直和水平放大，以进行详细查看。DLM5000系列配有专用缩放键和旋钮，可快速放大想查看的部分。还可以使用触摸屏指定要放大的区域。

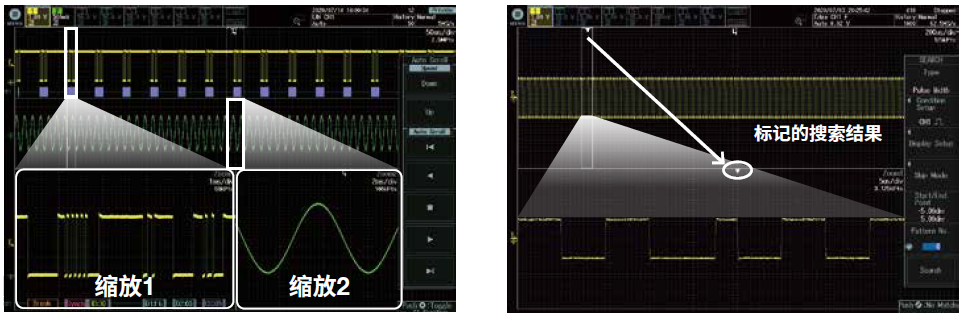

同时缩放两个位置

可以同时显示具有不同时间轴刻度的两个缩放波形。此外，使用自动滚动功能，在波形上自动扫描缩放窗口。能够同时放大两个有间距的位置，例如某个事件的“原因”和“结果”，或者以不同的缩放系数显示，这对于软件调试非常有用。

缩放搜索功能

使用多个搜索条件自动查找并放大特征波形，以便进行深入检查。已找到的波形位置标记在屏幕中（ 显示当前位置）。

波形搜索条件

边沿、边沿（合格）、状态/码型、脉宽、状态宽度、串行总线（仅限于安装串行总线分析选件的机型）

逻辑信号测量和分析

标准机型配置了灵活的MSO输入。这使得DLM5000HD可以转换为8个模拟和16个数字输入MSO。使用/L4或/L32选件，最多可测量32个逻辑信号。同时还提供了总线/状态显示和可选的DA计算功能，这对于评估AD/DA转换器非常有用。

滤波器功能

带有效降噪功能的实时滤波器支持多种频率— 8kHz ~ 200MHz —

每个通道有14个低通滤波器，截止频率范围为8kHz ~ 200MHz。波形在存储到内存之前先经过滤波处理。实时滤波器能够帮助稳定触发叠加噪声的信号。

用户自定义运算选件（/G2或/G02）

可以使用一套运算符，如三角和对数运算符、积分和微分、脉宽运算符、相位测量和数模转换等任意创建方程式。

电源分析选件（/G3或/G03）

开关损耗分析: 使用长内存进行长测试周期的开关损耗计算[V(t)×i(t)]。支持多种开关损耗的分析，包括电源线(50Hz/60Hz)的开/关损耗、导通损耗以及长周期损耗。 功率参数测量: 最多可对四组电压和电流波形执行功率参数的自动测量，包括有功功率、视在功率和功率因数等。还可以进行周期统计和历史统计。

提高操作效率的功能

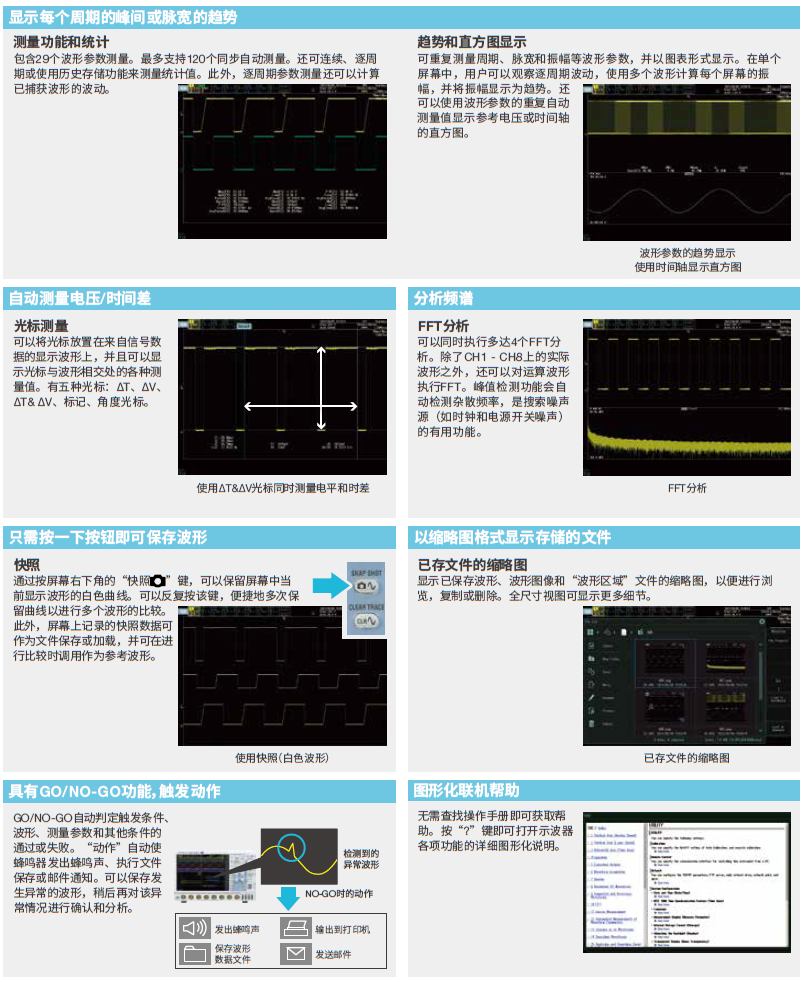

多通道测量应用

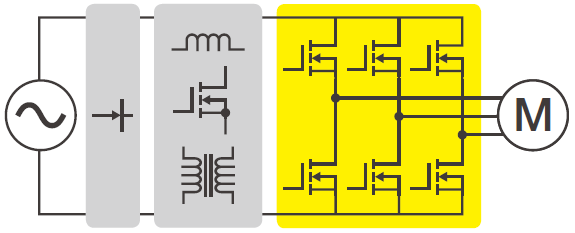

开发可执行高压开关的电机/变频器电路

DLM5000HD高分辨率示波器是测量逆变器快速开关的理想之选。它能以高达2.5GS/s的速度同时测量八个通道，带宽高达500MHz，并提供12位分辨率的高精度分析。此外，DLMsync可以连接两个DLM5000HD系列机型，而无需复杂设置，因此可通过执行多点测量一次性完成评估测试。

开关损耗运算功能可有效界定逆变器特性，并提供强大的分析支持。此外，还提供全系列高压附件，对逆变器开发特别有用。

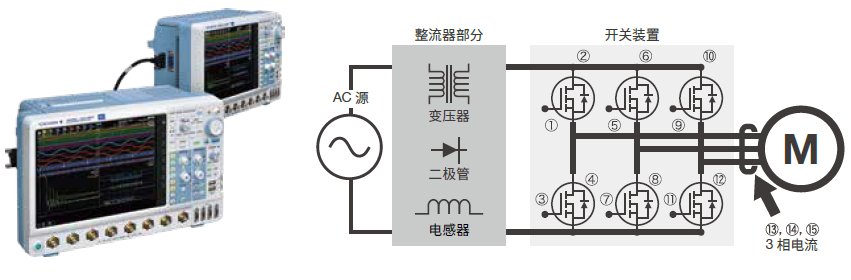

例： • 同时测量3相电机的3个线电压和3个相电流

      • 同时测量逆变器中6个SiC的栅极控制信号

汽车电子控制单元和机电一体化嵌入式设备开发

仅使用逻辑输入的数字波形分析无法显示异常情况，如电压漂移、噪声、失真或振铃，也无法测量上升-下降时间。ECU测试需要对所有的数字波形进行严格的检查，而模拟输入通道是这项工作的最佳工具。

必须测量电子控制单元（ECU）周围的大量I/O模拟、数字和串行总线波形。DLM5000HD提供了充足的通道计数和体系结构，可在执行协议分析（如UART、I2C、SPI、CAN、CAN FD、LIN、CXPI、PSI5和FlexRay）的同时监控8个模拟通道和最多32位逻辑输入。

例： • 同时测量控制器I/O信号和串行总线信号

          • 测量逻辑信号和串行总线信号的模拟行为

通过IEEE1588主功能实现时间同步

在功率调节系统的评估中，需要以低采样率进行长时间的测量，以确定总功率效率。但是，有时需要以高采样率采集事件，例如在施加高负载时。

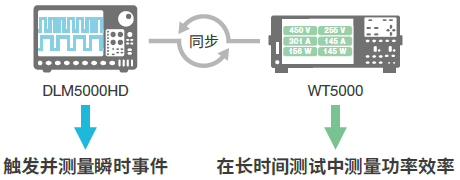

DLM5000HD具有IEEE1588主功能，可与WT5000精密功率分析仪和其他支持IEEE1588的机型实现高精度时间同步，从而轻松实现同步测量。DLM5000HD可采集几微秒的事件，无一遗漏，而WT5000则可长时间精确测量功率效率。

串行分析功能选项（/F1 至 /F6、/F01 至 /F06）

UART (RS232) /I2C/SPI/CAN/CAN FD/LIN/FlexRay/SENT/CXPI/PSI5 Airbag

专用触发和分析选件可用于车载和嵌入式系统的各种串行总线。逻辑输入也可用于I2C/SPI/UART/SENT。当不需要观察总线的波形质量时，可以使用逻辑输入进行解码或分析。

独特的自动设置

YOKOGAWA特有的自动设置功能可自动分析输入信号或捕获波形和复杂参数，如比特率和阈值电平，在几秒钟之内选出最佳设置。此功能不仅可以节省时间，而且在比特率和其他参数未知时也具有强大的调试能力。

最多可同时分析4条总线

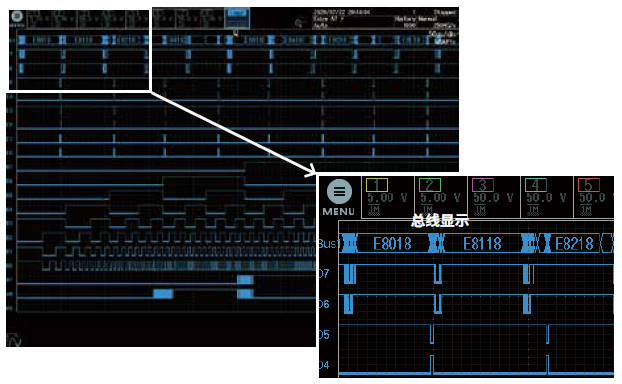

最多可同时快速分析4条速度不同的总线。各种搜索功能增强了可用性，即使在超长内存中也可以搜索出特定数据。双缩放功能意味着可以观测不同的总线，并执行相互调试。

4-总线列表显示（右上图）和 波形显示和解码结果 （右下图）
