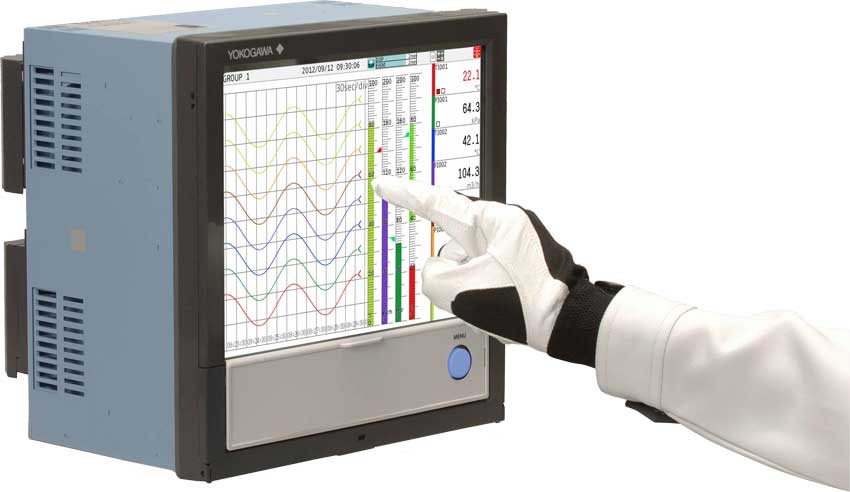

GX系列使用多点触摸屏，改善了直观性和操控智能性。用户可以滚动、平移、缩放历史数据，甚至可以在其防尘防水的显示屏上手写信息。横河电机的GX系列具有出色的可靠性和测量精度。它的自定义图形可容纳应用程序或过程特定画面，支持多种通信协议，与客户的网络体系架构兼容。操作员可以通过自动电子邮件和FTP通知轻松查看和检索历史数据。
制造业中的发电、过程自动化和工厂自动化需要在控制室中进行严格连续的监视。GX系列是横河电机为工业自动化提供的最新记录仪。
GX系列使用多点触摸屏，改善了直观性和操控智能性。用户可以滚动、平移、缩放历史数据，甚至可以在其防尘防水的显示屏上手写信息。横河电机的GX系列具有出色的可靠性和测量精度。它的自定义图形可容纳应用程序或过程特定画面，支持多种通信协议，与客户的网络体系架构兼容。操作员可以通过自动电子邮件和FTP通知轻松查看和检索历史数据。
一个易于使用直观的用户界面

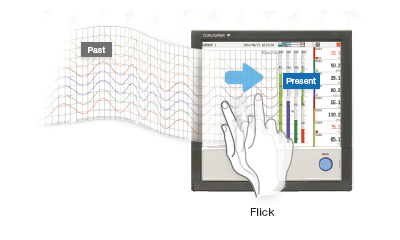

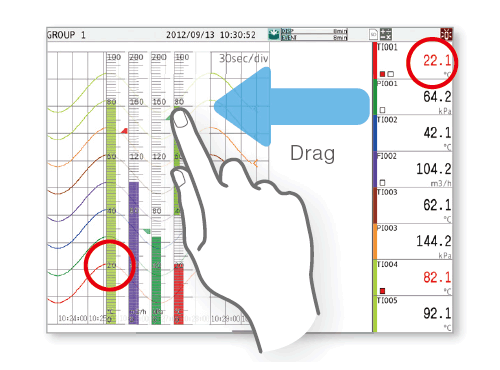

无缝显示历史趋势——即使在测量过程中也可以通过滑动或拖拽趋势显示浏览数据
通过日历，可以跳转到指定日期的波形画面。通过报警一览，可以跳转到发生报警的波形画面。
可以快速查看标有手写信息的待处理区域。
用户可用手写笔(标准附件)或指尖在波形区域标记或添加信息。用户还可以选择输入的颜色和线宽。或者，用户也可以从预设的信息列表中选择。
将所需趋势波形或发生报警的画面保存为图像文件(PNG)，并且可以同步打印。
移动标尺，显示该位置相应的数值。实时查看最大/最小测量值。
[专利技术]

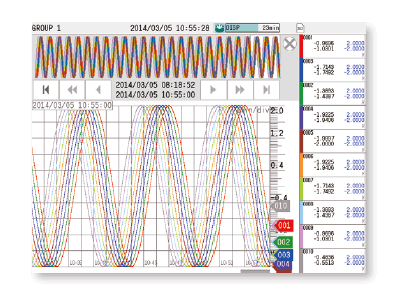

全部历史趋势画面
可以将长时间的趋势显示在一个画面中，便于浏览。
全部历史趋势画面
通过简单的缩放功能，可以放大或缩小时间轴和工程单元。
放大显示/缩小显示

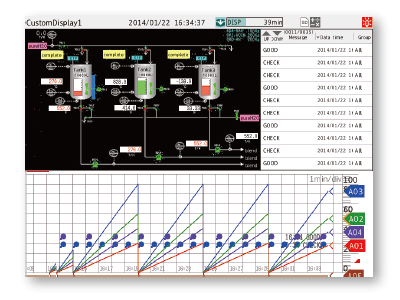

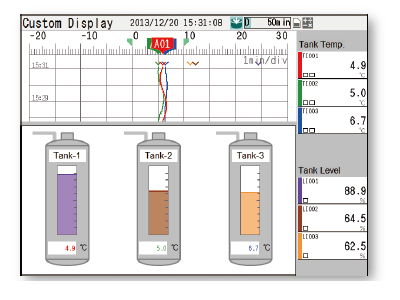

用户可以根据环境需要，将趋势、数字、条形图等显示组件按照自己的喜好进行布局，创建自定义画面。也可以启动/停止泵并执行其他操作。
DAQStudio是一款生成自定义画面的软件。用户可以通过以太网或外部存储器(SD/USB)，将自己创建的画面加载到GX中并显示。
用户可以从9种布局中选择，最多可以保存20种配置。(仅GX20可以进行多屏显示)

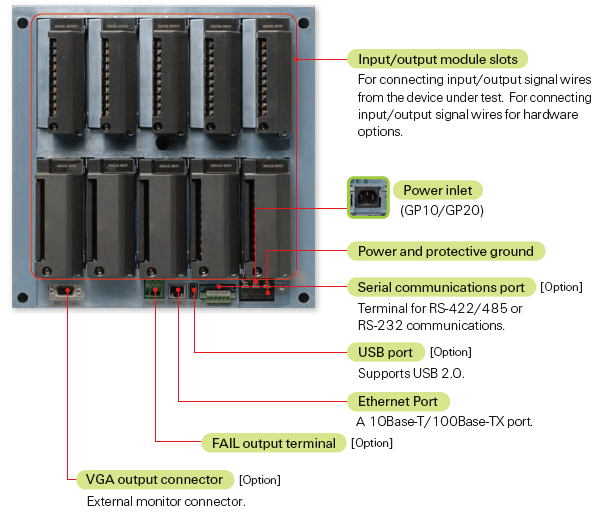

兼具灵活性和可扩展性的架构
输入和输出均已模块化，便于扩展。GX多通道无纸记录仪本体可进行最多100通道(GX20)的测量。
多种输入/输出模块可供选择。
| 型号 | 名称 | 测量/应用 | 通道 |
|---|---|---|---|
| GX90XA-10-U2 | 模拟输入模块 | 直流电压、直流电流(连接外部分流电阻)、热电偶、RTD、接点(固态继电器方式) | 10 |
| GX90XA-10-L1 | 直流电压、直流电流(连接外部分流电阻)、热电偶、接点(低耐压固态继电器方式) | 10 | |
| GX90XA-10-T1 | 直流电压、直流电流(连接外部分流电阻)、热电偶、接点(电磁继电器扫描仪型) | 10 | |
| GX90XA-10-C1 | 直流电流(mA)(固态继电器方式) | 10 | |
| GX90XA-10-V1 | 直流电压，直流电流(连接了外部分流电阻器)，热电偶，接点(固态继电器方式) | 10 | |
| GX90XA-04-H0 | 直流电压、直流电流(已连接外部分流电阻)、热电偶、RTD、接点(独立A/D方式) | 4 | |
| GX90XA-06-R1 | 4线RTD，4线电阻(固态继电器方式) | 6 | |
| GX90YA | 模拟输出模块 | 电流输出 | 4 |
| GX90XD | 数字输入模块 | 远程控制输入或操作记录 | 16 |
| GX90YD | 数字输出模块 | 报警输出 | 6 |
| GX90WD | 数字输入/输出模块 | 远程控制输入或操作记录/报警输出 | DI:8/DO:6 |
| GX90XP | 脉冲输入模块 | 脉冲信号数据采集、累积计数 | 10 |
| GX90UT | PID控制模块 | PIPID控制(2回路) | AI:2/AO:2 DI:8/DO:8 |
支持最多450通道的测量。请注意，如果包含运算通道和通信通道，则GX20大容量型最多可以记录1000通道。GX本体和扩展I/O可以使用相同的输入/输出模块。
用户可以直接与LAN电缆连接，无需通过HUB或继电器。
* 用户也可以连接GM数据采集系统的子单元。
| 型号 | 类型 | 最多通道数 | 配置的通道数 | |
|---|---|---|---|---|
| GX10 | 标准 | 100通道 | 仅本体 | 0-30 |
| 本体+扩展I/O | 0-100 | |||
| GX20 | 标准 | 100通道 | 仅本体 | 0-100 |
| 本体+扩展 I/O | 0-100 | |||
| 大容量型 | 450通道 | 仅本体 | 0-100 | |
| 本体+扩展 I/O | 0-450 | |||
通道数为仅计算模拟输入的通道数。
异地(远离被测物)安装记录仪时，可以在现场安放可扩展I/O并监测数据，热电偶或其他传感器的无需长距离接线。
| 型号 | GX90XA | |
|---|---|---|
| 输入类型 (输入: 10) | 直流电压*1, 标准信号*1, 热电偶*1, RTD*2, DI*1, 直流电流(带外接分流电阻)*1, 直流电流*3, 电阻*4 | |
| DCV | 20 mV, 60 mV, 200 mV, 1 V, 2 V, 6 V, 20 V, 50 V, 100 V*5 | |
| 标准信号 | 0.4-2 V, 1-5 V | |
| 电阻 | 20, 200, 2000 Ω | |
| 热电偶 | R, S, B, K, E, J, T, N, W, L, U, W97Re3-W75Re25, KpvsAu7Fe, Platinel 2, PR20-40, NiNiMo, W/WRe26, N(AWG14), XK GOST | |
| RTD | Pt100, JPt100, Cu10 GE, Cu10 L&N, Cu10 WEED, Cu10 BAILEY, Cu10 (20°C) α=0.00392, Cu10 (20°C) α=0.00393, Cu25 (0°C) α=0.00425, Cu53 (0°C) α=0.00426035, Cu100 (0°C) α=0.00425, J263B, Ni100 (SAMA), Ni100 (DIN), Ni120, Pt25, Pt50, Pt200 WEED, Cu10 GOST, Cu50 GOST, Cu100 GOST, Pt46 GOST, Pt100 GOST, PT500*4, PT1000*4 | |
| DI | 电平，触点 | |
| 直流电流 | 0-20 mA, 4-20 mA | |
| 扫描间隔 | 1/2/5/10/20/50/100/200/500ms, 1/2/5s 各类型的扫描间隔 后缀代码扫描间隔1ms2ms5ms10ms20ms50ms100ms200ms500ms1s2s5s-U2——————√√√√√√-C1——————√√√√√√-L1————————√√√√-T1—————————√√√-H0√√√√√√√√√√√√-R1——————√√√√√√-V1——————√√√√√√ | |
| 电源及功耗 | 主机提供，功耗: 2 W以下 | |
| 绝缘电阻 | 在输入电路和内部电路之间: 20 MΩ 或更大 (在500 V DC时) | |
| 耐压 | 在输入电路和内部电路之间：一分钟3000 VAC（电流输入类型和低耐压类型：一分钟1500 VAC，高耐压类型：一分钟3700 V AC） 在模拟输入通道之间：一分钟1000 VAC（不包括通用输入类型的b端子）（低耐压类型：400 VAC 1分钟，高速通用类型：一分钟3000V AC） | |
| 端子类型 | M3螺纹端子或夹钳端子 | |
| 重量 | 大约 0.3 kg | |
*1 无法设置为当前输入类型（类型后缀代码：-C1）或4线RTD /电阻类型（类型后缀代码：-R1）。
*2 无法设置为电流输入类型（类型后缀代码：-C1），电磁继电器类型（类型后缀代码：-T1），低耐压类型（类型后缀代码：-L1）或高耐压类型（类型后缀代码 ：-V1）。
*3 只能用当前输入类型设置(类型后缀代码: -C1)。
*4 只能用4线RTD /电阻类型设置 (类型后缀代码: -R1)。
*5 只能用高速通用型设置 (类型后缀代码: -H0)。
| 型号 | 后缀代码 | 描述 | ||||
|---|---|---|---|---|---|---|
| GX90XA | 模拟输入模块 | |||||
| 通道数 | -04 | 4通道 (仅-H0 类型) | ||||
| -06 | 6通道 (仅-R1 类型) | |||||
| -10 | 10 通道 (-C1, -L1, -U2, -T1, -V1) | |||||
| Type | -C1 | 电流，扫描类型(通道隔离) | ||||
| -L1 | 低耐压DCV/TC/DI, 扫描类型(通道隔离) | |||||
| -U2 | 通用、固态继电器扫描类型(3线RTD b端通用) | |||||
| -T1 | DCV/TC/DI, 电磁继电器扫描类型(通道隔离) | |||||
| -H0 | 高速通用，单独的A / D类型(通道隔离) | |||||
| -R1 | 4线RTD/电阻, 扫描类型(通道隔离) | |||||
| -V1 | DCV/TC/DI, 高耐压扫描类型(通道隔离) | |||||
| - | N | 通常为N | ||||
端子类型 | -3 | 螺纹端子 l (M3) | ||||
| -C | 夹钳端子 | |||||
| 范围 | N | 一般 | ||||
| 型号 | GX90YA |
|---|---|
| 输出类型 (输出: 4) | 耦合输出，手动输出 |
| 范围 | 4–20 mA or 0–20 mA |
| 输出更新间隔 | 100 msec (最短) |
| 负载电阻 | 600 Ω 或以下 |
| 解析度 | 0.002% |
| 电源及功耗 | 由主机提供，功耗：3W或更小 |
| 绝缘电阻 | 在输入电路和内部电路之间: 20 MΩ (在500 VDC时) |
| 在输出通道终端之间：500 VDC，20MΩ或更大 | |
| 耐压 | 在输出电路和内部电路之间：一分钟1500 AC |
| 在输出电路之间：一分钟500 VAC | |
| 端子类型 | M3螺纹端子或夹钳端子 |
| 重量 | 大约 0.2 kg |
| 型号 | 后缀代码 | 描述 | ||||
|---|---|---|---|---|---|---|
| GX90YA | 模拟量输出模块 | |||||
| 通道数 | -04 | 4通道 | ||||
| 类型 | -C1 | 电流输出（通道之间隔离） | ||||
| - | N | 通常为 N | ||||
| 端子类型 | -3 | 螺纹端子 (M3) | ||||
| -C | 夹钳端子 | |||||
| 范围 | N | 一般 | ||||
| 型号 | GX90XD | |
|---|---|---|
| 输入类型 (输入: 16) | DI或脉冲输入*1 (集电极开路或无电压触点) | |
| 开/关检测 | 集电极开路：开时电压为0.5 V DC或更低，关时漏电流为0.5 mA或更低 无电压触点：开时电阻为200Ω或更小，关时电阻为50kΩ | |
| 触点额定值 | 12 V DC, 20 mA或更高 | |
| 电源及功耗 | 由主机提供，功耗：0.7 W或以下 | |
| 绝缘电阻 | 在输入电路和内部电路之间: 20 MΩ 或更大 (在500 V DC时) | |
| 耐压 | 在输入端子和内部电路之间：一分钟1500 VAC | |
| 端子类型 | M3螺纹端子或夹钳端子 | |
| 重量 | 大约0.3 kg | |
| 计数系统 | 脉冲的上升沿计数 |
|---|---|
| 最大脉冲周期 | 250Hz(震颤滤波器: 关) 125Hz (震颤滤波器: 开) |
| 最小检测脉冲宽度 | 低（关闭）、高（打开），均为2 ms或更宽 |
| 脉冲检测周期 | 1ms |
| 脉冲测量精度 | ± 1 pulse |
| 脉冲计数间隔 | 测量间隔 |
滤波器 | 可以打开或关闭震颤滤波器。 （当震颤滤波器关闭时，请连接GX / GP，以使其不受噪声的影响。） |
*1 数学函数积分 (可选代码 /MT).
| 型号 | 后缀代码 | 描述 | ||||
|---|---|---|---|---|---|---|
| GX90XD | 数字量输入模块 | |||||
| 通道数 | -16 | 16通道 | ||||
| 类型 | -11 | 集电极开路/无电压触点（共用），额定5 VDC | ||||
| - | N | 通常为N | ||||
| 端子类型 | -3 | 螺纹端子 (M3) | ||||
| -C | 夹钳端子 | |||||
| 范围 | N | 一般 | ||||
丰富的网络功能和多款软件
通过Web浏览器，用户可以实时监测GX和更改设定。无需额外的专用软件，即可轻松构建无缝的低成本远程监测系统。
用户可以通过Web浏览器实时查看GX本体上的趋势、数字等画面。
用户可以将AI通道的设定及其他信息复制到至Excel中进行编辑并设定画面编辑后可以将数据重新导入设定画面
该浏览器可以查看并打印GX上保存的数据文件。用户可以进行区间统计运算，并输出ASCII、Excel或其他格式的文件。
保存设定或将设定传输至GX。
定期执行测量值校正的备忘录管理。可以为各单元及其传感器分别设定校正系数。通过TUS报表软件，用户可以轻松创建TUS (温度均匀性测试)报告*。
* 有关TUS软件的详细信息，请联系横河电机的销售代表
记录仪预设的通道分组建立数据文件，可独立控制启动和停止。最多可以创建12个独立的批处理组。
启用PID和程序控制
PID控制模块
每模块2回路，每系统最多20回路。
设定点程序控制功能(/PG可选项)
最多99个模式
Web应用程序允许远程操作并通过浏览器进行监视。
可以使用各种预先配置的控制屏幕和画面。
将现有的复杂控制面板组合并集成到简单且灵活的数据采集站。
通过用户特定系统自定义的画面，可以进行远程操作。
通过横河电机专有的A/D转换器，高速模块可以最快1 ms的速度测量数据点。
高速(1 ms)测量*
横河电机研发的A/D转换器
每模块1通道时。2 ms时每模块2通道；5 ms及以上时每模块4通道。
| 型号 | 采集周期 | ||
|---|---|---|---|
| 1ms | 2ms | 10ms | |
| GX10 | 1通道 | 5通道 | 10通道 |
| GX20-1 | 1通道 | 5通道 | 10通道 |
| GX20-2 | 5通道 | 25通道 | 40通道 |
用户可以在一套GX/GP系统中选择不同的采集周期。这样，用户可以使用一套系统中的两个不同采集周期灵活测量各种类型的输入。例如，这样可以高效同时测量温度等变化较慢的信号，以及压力和振动等变化较快的信号。模块可分配至测量组。
支持各种数学计算，包括四则运算和函数(开平方、对数、三角函数)。写入将测量或计算数据作为变量的公式，并保存或显示结果—这样可以节省后期处理的时间和精力。使用报表功能创建时报、日报、月报和其他报表。
数据采集站运行期间，可以分配各特定事件的操作。
提供多种便捷的网络功能
GX支持以太网通信的Modbus TCP客户端和服务器模式，以及可选的串行通信Modbus RTU主/从机模式。
使用Modbus/TCP和Modbus/RTU功能，可以在GX上显示和保存来自服务器和从属设备的数据。*
* 需要通信通道功能(/MC可选项)。
(最多可连接16台服务器，GX20-2最多可连接32台服务器。)
(最多可连接31台Modbus/RTU从机)
使用Modbus/TCP和Modbus/RTU功能，可以从上游设备获取GX数据。
GX支持EtherNet/IP服务器功能。用户可以从PLC或其他设备访问GX，读入测量/运算通道或写入*通信输入通道(GX10：最多50通道，GX20-1：最多300通道，GX20-2：最多500通道)。
* 需要通信通道功能(/MC可选项)。
通过该协议功能，无需顺控程序即可从GX连接至三菱电机的PLC。用户可以将GX作为SLMP客户端运行，允许将GX测量数据写入PLC，并将PLC数据写入通信通道。*
*需要通信通道功能(/MC可选项)。
在GX上可以无失真地获取来自功率测量仪表(WT系列功率计)的高精度测量数据，与GX的测量数据同时记录和显示。这是理想的性能评估测试，因为用户可以同步记录仪表的功耗、温度和其他指标数据。
可连接的型号：
横河测试测量公司，
WT系列功率分析仪，
WT300/WT300E (命令模式WT300)、
WT500、WT1800/WT1800E (命令型WT1800)
最大连接数量：
8 (GX10)、16 (GX20)
可以从主机系统(OPC-UA客户端)通过以太网通信访问GX采集的数据。从上游系统写入到GX通信通道时，需要通信通道功能(/MC可选项)。
GX支持DARWIN通信命令。用户在GX上可以使用当前的DARWIN通信程序。*
* 详情请咨询经销商或当地的横河电机代表处。
CENTUM：LFS2432、DARWIN/DAQSTATION通信包(用于ALE111 [Ethernet])
STARDOM：NT365AJ DARWIN连接包
利用FTP客户端/服务器功能，可以从一台中央文件服务器轻松共享和管理数据。
使用DHCP (动态主机配置协议)，GX可以从DHCP服务器自动获取IP地址等用于网络通信的设置信息，这使得在工厂网络内安装单元变得更为便捷。
在客户端模式下，GX使用SNTP协议从网络时间服务器获取时间信息。该功能允许任意数量的GX单元进行精确的时间同步；所有单元都会记录带有统一日期和时间戳信息的数据。此外，GX也可以用作服务器，为网络上的其他SNTP客户端提供时间数据。
坚固耐用的硬件和高度的安全性
测量和运算数据会连续保存至安全的非易失性内存中。可以手动或按指定周期，将内存中的文件复制到可移动存储器中。此外，文件还可以复制并存档至FTP服务器。
由于非易失性存储器固有的可靠性和安全性，在任意运行状态或停电情况下，丢失数据的可能性都非常小。
为了提高安全性，可以将测量数据保存为二进制格式。一般的文本编辑器或其他程序很难破解或篡改这种格式的数据。如果希望使用文本编辑器或电子表格程序简单直接地打开数据，请选择文本格式。使用这种格式，用户可以直接处理测量数据，无需专用软件。
ASCII数据显示
二进制数据显示
带安全增强功能可选项时，本仪表符合美国FDA的Title 21 CFR Part 11联邦法规(适用于医药品制造行业)。该功能允许用户使用基于凭据的登录功能、电子签名、审核跟踪、防篡改功能、基于活动目录的密码管理功能、签入功能以及其他安全功能。
安全收发用户数据。
SSL: An encryption protocol for data sent over TCP/IP networks.
可以锁定前面板门，防止电源开关或外部存储器操作不当。
横河电机研发的A/D转换器可以进行高速、高精度的数据采集。(高速AI，PID控制模块)
