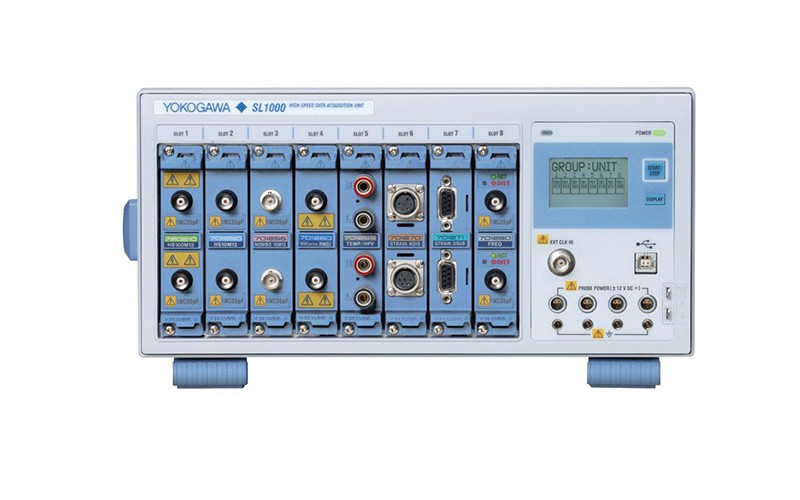

高速采集

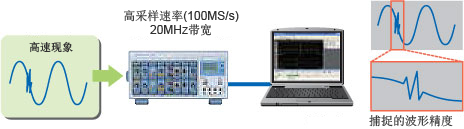

在高速波形测量中，YOKOGAWA提供了最大采样率为100MS/s(10ns采样间隔)的测量仪器。通过新开发的100MS/s、12位分辨率、20MHz频率范围、1-kV*绝缘模块(720210)，SL1000能够精确捕捉高速、高电压信号。
此外，您还可以组合多个支持各种信号测量的模块，为广泛应用提供解决方案。

*: 与10:1探头(绝缘BNC输入)700929组合使用

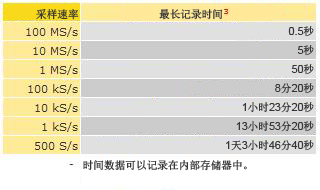

长时间保存数据

长时间内采集到的数据长期可以保存至SL1000内存，也可实时保存至PC硬盘或SL1000内置硬盘¹ ²。

¹：/HD1选件
²：实时硬盘保存的最大速度因测量条件而异。
³：触发模式：单一，1个模块测量2个通道。

支持并行测试

可用4个不同采样速度同时进行最多测量。针对不同的被测器件各模块采用最合适的采样率，从而降低保存在硬盘中的数据总量。

高速数据传输&GIGAZoom功能

通过USB 2.0或1000BASE-TGB以太网1可以快速将数据传输至PC。SL1000的高速数据压缩引擎(GIGAZoom)可在PC上实时显示波形²。即使在高速处理大量数据时，也可以达到独立测量仪器相同的显示更新和放大性能。

¹：/C10选件
²：在测量中能够显示波形的通道数因PC性能和测量条件而异。

实时保存至硬盘

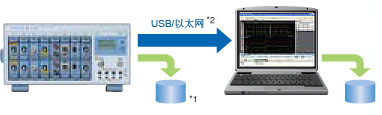

连续测量数据可以实时保存至PC硬盘或SL1000内置硬盘¹。文件名可自动指定，节省了操作文件的时间。可同时且实时地将数据保存至PC硬盘和SL1000硬盘¹。这加强了数据存储系统的可靠性，从而能够保护您的重要数据。您可以使用Xviewer波形查看器软件，或通过以太网²在FTP客户端访问SL1000内部硬盘¹。

¹：/HD1选件
²：/C10选件
³：典型值。实际值取决于PC性能和测量条件。

硬盘记录功能设置

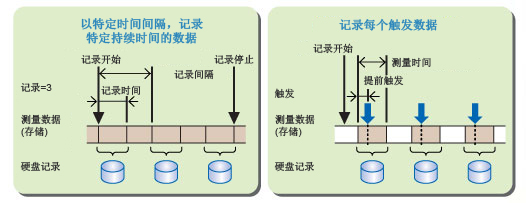

通过指定记录标准，可以把想要的数据有效自动地记录到硬盘。只需指定记录位置、记录开始和停止条件、重复记录条件和其它标准即可。在Freerun测量中，对于记录开始可定义的参数有：立即开始、时间和报警；记录结束条件可指定参数有：连续、时间、记录时间和报警；重复记录条件可指定参数有：记录周期和记录数量*。在触发测量中，每次的触发测量数据都会被记录。还可以手动把SL1000内置采集存储器中的数据保存至PC硬盘。

*: 每个记录文件大小最大为12GB(4通道记录，约1.5GW/ch)

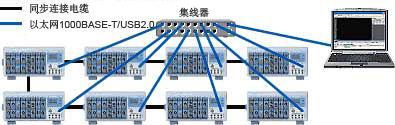

多设备同步

最多8台设备同步

• 100MS/s，最多128个通道(16个通道x8台设备)

• 所有设备可使用4个不同采样率
  (支持并行测试)

• 可为所有设备的通道组合触发和报警功能

• 实时保存的最大速度1
  PC硬盘：1.6MS/s = 100kS/s x 16个通道 > 10kS/s x 128个通道(到PC硬盘的总数据传输率为1.6MS/s) 设备硬盘：1.6MS/s = 100kS/s x 16个通道(100kS/s x 128个通道，8台设备)

1：典型值。实际值取决于PC性能和测量条件








(注意)
在同步设备模式中，不能同时将数据记录到PC硬盘和SL1000嵌入式硬盘。
记录文件是针对设备的。(实用软件界面。)

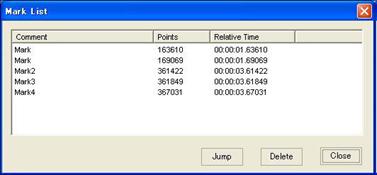

设置标记 (新)

长时间监视时(自由运行模式)，可在标记区域输入注释。

设置标记 长时间监视时(自由运行模式)，可在标记区域输入注释。

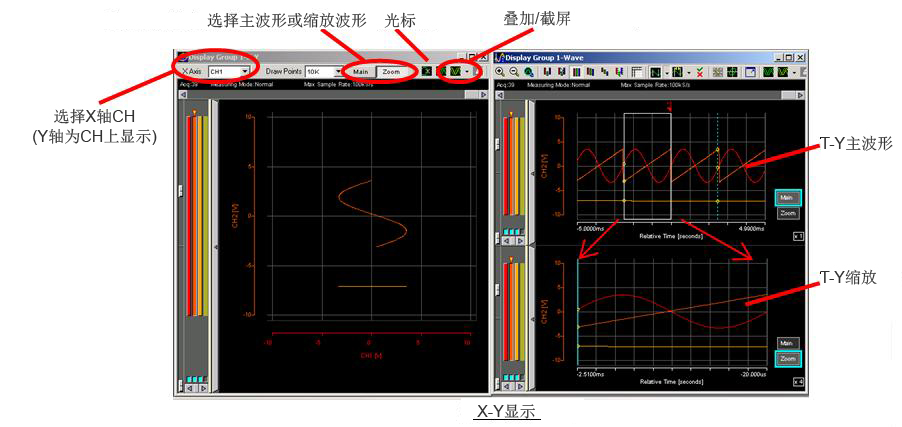

实时X-Y显示 (新)

现在您可看到T-Y和X-Y波形显示。快速更新易于评估数据。

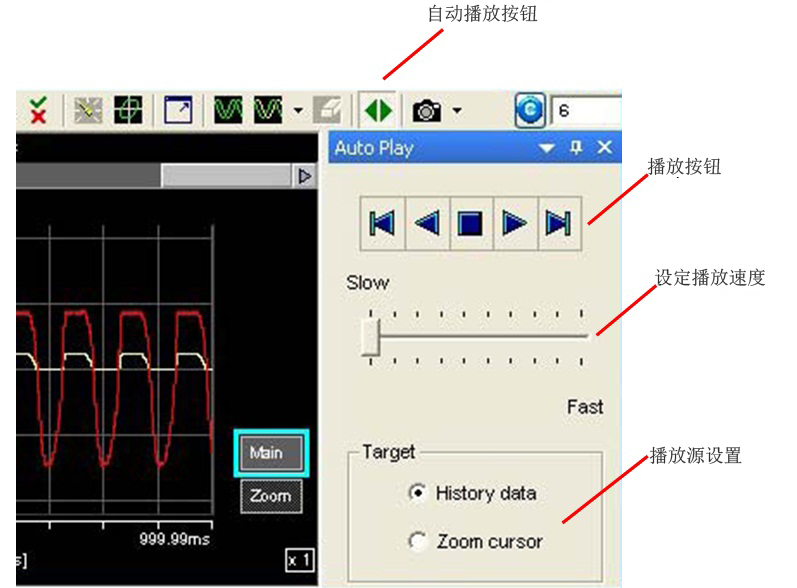

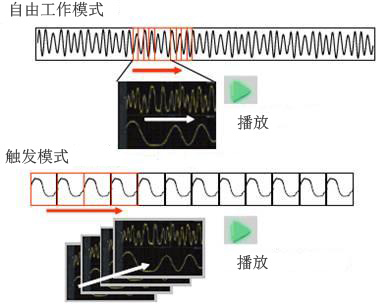

自动播放 (新)

长时间测量数据或大数据时，便于设置波形缩放位置。

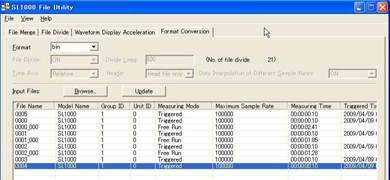

文件实用程序功能 (新)

可按ASCII和二进制格式保存数据。还可使用相同分析程序加载数据(比如 MatLAB)。




设置操作显示

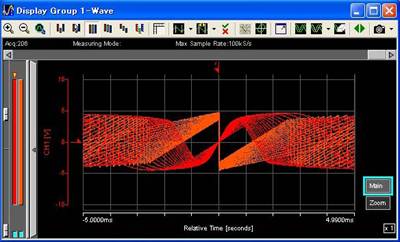

叠加波形 (新)

可轻松发现采集数据中的不均匀情况或变化。




设置向导使操作简易化

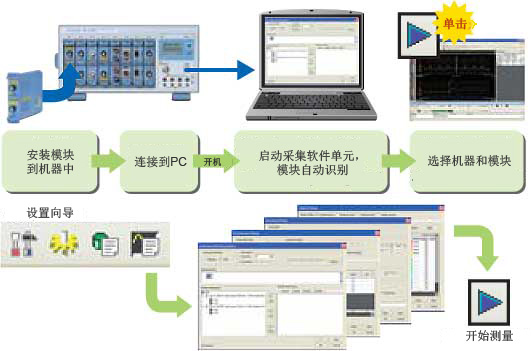

向导可自动识别任何连接着的SL1000及其插入式模块。点击开始按钮即可立刻开始测量 - 无需复杂的设置。通过4个设置向导很容易就可以对系统配置、测量、保存和显示进行详细设置。也可以随时保存和调出设置过的项目。

每个测量通道组的独立采样率

按照独立测量条件和显示设置，共可定义四组测量通道。以不同采样率采集到的波形可显示在同一个窗口中。

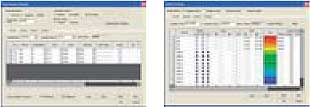

简单列表设置

使用列表可轻松地浏览并设置测量条件和通道显示。使用拖/拉快捷键可快速设置复数通道。

测量条件设置画面 显示设置画面

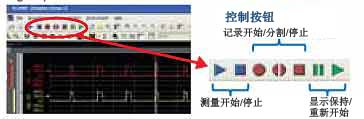

控制按钮 - 像DVD遥控器一样

通过类似于DVD遥控器的按钮，可开始或结束测量与保存。在收到仪器的第一天即可开始使用，完全无需任何编程操作。

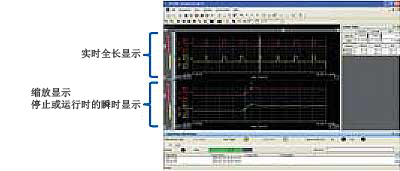

实时波形显示和分析

在触发测量过程中，可以同时显示放大波形的某一部分和整个波形。在现场数据记录中，可以通过显示保持*浏览以前采集的波形。还可以实时执行波形参数(触发测量时为26个参数)的光标测量或自动测量。

*：在某些测量条件下，显示保持会自动切换成显示。

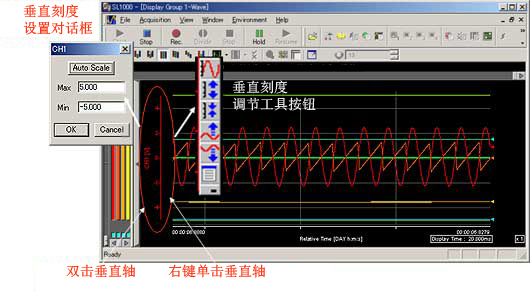

方便的显示设置

使用鼠标快捷方式可轻松调整纵向显示比例。

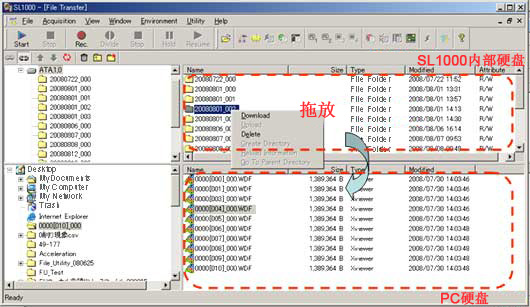

文件传输

使用鼠标快捷方式可轻松调整纵向显示比例。当多台设备同步工作时，文件传输功能会明智地通过采集软件将文件从SL1000传输至PC。

文件实用程序 *

SL1000文件实用程序是一个文件处理软件，在使用Xviewer分析波形之前，用它来处理得到的文件。它还能够同时分析跨设备的多个通道。

* SL1000文件实用程序与SL1000标准安装CD捆绑在一起。

文件交互操作屏幕(示例)
