LCR测试仪能准确并稳定地测定各种各样的元件参数，主要是用来测试电感、电容、电阻的测试仪。它具有功能直接、操作简便等特点。下面介绍一下简单的元件参数：

　　电阻R：表示导体对电流阻碍作用的大小，单位是欧姆，符号为Ω。

　　电感L：当电流通过线圈后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流，单位是亨利，符号为H。

　　电容C：是指在给定电位差下自由电荷的储藏量，国际单位是法拉，符号为F。

　　电抗X：类似于直流电路中电阻对电流的阻碍作用，在交流电路(如串联RLC电路)中，电容及电感也会对电流起阻碍作用，单位是欧姆，符号为Ω。

　　阻抗Z：在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。阻抗常用Z表示，是一个复数，实部称为电阻，虚部称为电抗。

　　电导G：电导是描述导体导电性能的物理量，电导数值上等于电阻的倒数。单位是西门子，符号S。

　　电纳B：是复数导纳的虚数部分，按性质可分为容纳和感纳。单位是西门子，符号为S

　　导纳Y：阻抗Z(复数)的倒数定义为导纳(复数)。单位是西门子，符号为S

　　品质因数Q：对电子共振系统而言，Q因子表示电阻的影响，个别储存元件的Q因子和对应信号频率有关，一般是电路的共振频率。Q=Xs/Rs。

　　损耗因子D：Q的倒数。

　　LCR测试仪一般用于测试电感和电容。测量步骤如下：

　　1.设置测试频率

　　2.测试电压或者电流水平

　　3.选择测试参数，比如Z、Q、LS(串联电感)、LP(并联电感)、CS(串联电容)、CP(并联电容)、D等

　　4.仪器校准，校准主要进行开路、短路校准，高档的仪器要进行负载校准

　　5.选择测试夹具

　　6.夹具补偿

　　7.将DUT放在夹具上开始测试

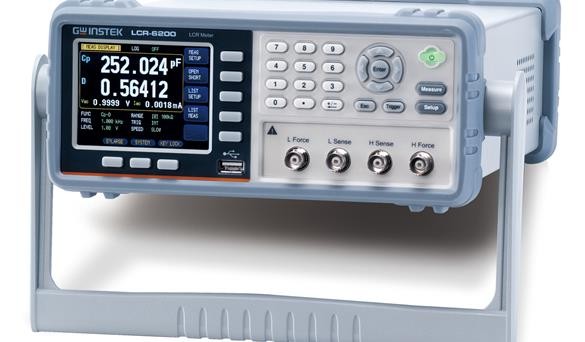

　　固纬电子推出全新的高精密度LCR表 – LCR-6000系列，该系列提供测试频率从2kHz ~300kHz，共5个机型。整体设计小型化，是本系列的特色之一(2U),1/2 Rack，无论是放置在桌上使用、或是架设在系统中。虽然LCR-6000系列小型化了，但它所能提供的多样丰富的特色，可广泛使用于被动组件测试的各阶段，如R&D、生产测试、入料检验…等

　　LCR-6000系列虽然全面小型化了，但它所提供的功能却更加的丰富和多样。首先全系列采用3.5英寸的彩色LCD显示屏，除了维持和以往相同之丰富显示参数 ~ 同时显示设置条件与量测结果外，还增加了2个额外监控的参数;简言之，同个画面下，最多可显示4个参数结果，大大提升量测的效益。另外，增加了大数值显示模式切换，不仅强调了量测的结果、同时在此模式下还能提供PASS/FAIL的判定，让检测的判定更加快速和便利。

　　使用更加便捷也是该系列产品另一个特点。LCR-6000系列提供了两种执行归零的方式 ~ 全频段或单点;当使用者执行了全频段归零后，在不关闭电源和不更换测试治具的前提下，可于适用的频率范围内任意更换频率点来进行量测，节省因重复执行归零所带来的时间浪费;此外，范围内的频率是连续的，用户可输入实际需求的频率值，对组件进行测试。

　　LCR-6000系列还提供了多样的辅助测量模式，以应对不同类型的材料在测量应用上之需求。例如，针对多层膜陶瓷电容(MLCC)在测量上对测试电压的需求，提供了自动准位控制(ALC)功能。针对电感组件的测量，则提供了测试电流可设定、直流电阻测量功能、另外也提供了选购的外部偏流盒(±2.5A)，来满足测量上的需求。针对电容组件需要的直流偏压测试，则提供了内部±2.5V可调电压，或透过选购的外部偏压盒(±45V)让使用者进行材料的验证测量。另外，10个步骤列表测试功能， 每个测试步骤的参数能够根据使用者的需求进行设定，以观测待测组件特性的趋势。

　　LCR-6000系列内部提供了10组设定储存的内存，方便用户调用测试条件，内部可存储10,000笔量测结果，方便实时记录量测结果。同时，LCR-6000系列也提供了USB host，让内部储存的结果不须连结PC就能取出;同时当USB host插入随身碟时，还可进行显示画面的撷取储存，方便用户制作设定时的作业指导书。

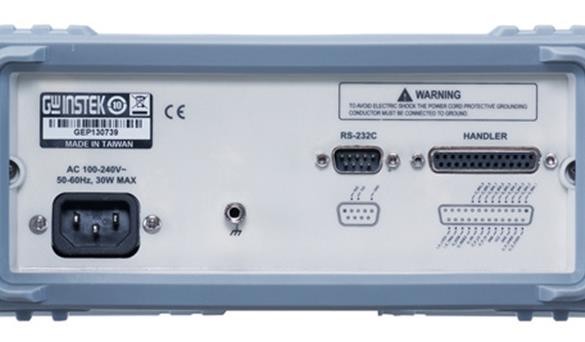

　　在连接外部控制方面，LCR-6000系列提供了Handler的接口，再搭配上本身测量的分选功能(9BIN,AUX:1BIN)，可提供连接选别机进行材料的分选作业。对于需求远程控制和撷取测量结果的用户，LCR-6000系列则提供了RS-232C，让设定控制或测量结果的读取可透过PC传送指令来进行;另外，免费的PC端软件，除了可提供用户一个立即存储测量结果的工具，同时也节省程序开发的时间。

　　全新LCR-6000系列的小型化，可有效改善摆放空间不足的限制;而多样化的测量功能和显示的呈现方式，相信无论是在R&D或工程单位对组件采用的评估、或组件生产对其等级分选的需求、或进料检验对组件规格的确认。

　　LCR-6000系列面板介绍1https://v.youku.com/v_show/id_XNDYyMjAzMDYwNA==.html

　　LCR-6000归零及功能选择频率设置视频https://v.youku.com/v_show/id_XNDYyMjAzMDE0NA==.html

　　LCR-6000系列面板介绍2https://v.youku.com/v_show/id_XNDYyMjAzMjY3Mg==.html
