MDO-2000E系列数字存储示波器

200/100MHz 带宽选择（MDO-2000EG/MDO-2000EX）2或4 通道

200/100/70MHz 带宽选择（MDO-2000EC/MDO-2000ES）2或4 通道

每通道的实时采样率为1GSa/s (2 通道机种)

最大实时采样率为1GSa/s(4 通道机种)

立即咨询

服务热线：

0755-85272611

　　MDO-2000E系列是一款多功能混合域示波器。该系列包括四个型号: MDO-2000EG、MDO-2000EX、MDO-2000EC以及MDO-2000ES。

　　MDO-2000EG具有内置频谱分析仪和双通道25MHz任意波发生器;MDO-2000EX具有内置频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源;MDO-2000EC具有内置逻辑分析仪、频谱分析仪和双通道25MHz任意波发生器;MDO-2000ES 具有内置逻辑分析仪、频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源“六合一”机种全功能示波器

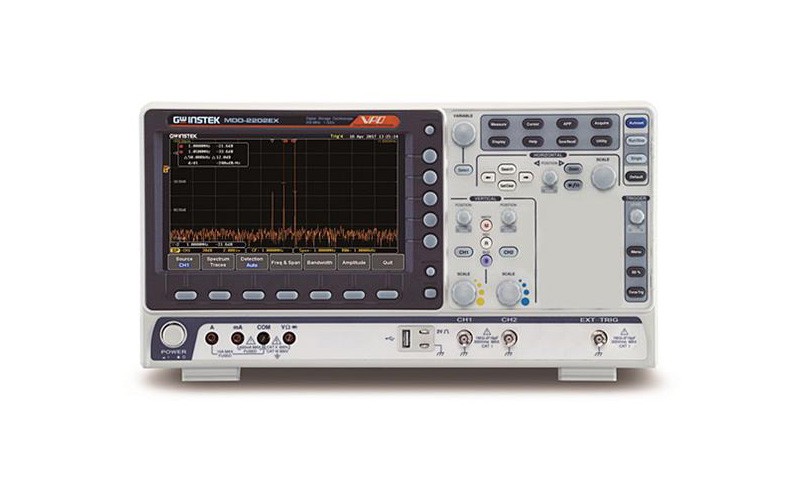

　　在操作MDO-2000E的频谱分析仪时, 用户可以根据测试要求输入中心频率、扫宽、起始频率和停止频率, 从而快速,、直观地观察所需的频率范围,使用户体验直实频谱分析仪的用户界面。在观察频域显示时, 工程师可以观察波形特性, 这些波形特性不容易从时域波形中看出,例如波形的谐波成分和调制信号的频率特性。

　　常规示波器的 FFT 总是将整个信号带宽计算为采样率 (Fs)的一半。然而, 计算能力不足不能用更多的点进行 FFT计算。由于计算结果的频率分辨率不足, 用户无法得到信号的详细频率信息。而MDO-2000E分析感兴趣的信号谱。与示波器的FFT相比, 使用MDO-2000E系列的工程师可以有效地对频域进行信号测量。

　　MDO-2000E的频谱分析仪还包括频谱轨迹设置( 正常、最大保持、最小保特和平均) 用户可以自由选择各种频谱轨迹同时显示。可以为每个轨迹单独设置检测方法(Sample, +Peak,-Peak 和 Average)此外,用户通过游标(Cursor) 可以手动标记相应的位置以反映频率和幅度,搜索功能也可以应用于对频谱的峰值表。幅度以 dB 显示,标记可以获得测量数据。

　　MDO-2000E示波器频谱分析仪功能 https://v.youku.com/v_show/id_XNDYxNDE3NTk1Ng==.html

　　MDO-2000E示波器频率响应分析功能https://v.youku.com/v_show/id_XNDYxNDE3MDI2NA==.html

　　MDO-2000E频谱测试https://v.youku.com/v_show/id_XNDYyMjAzNDI3Ng==.html

　　MDO数据记录器https://v.youku.com/v_show/id_XNDYyMjAzNzY4NA==.html

　　MDO频谱分析仪DEMOhttps://v.youku.com/v_show/id_XNDYyMjAzNDc4NA==.html

　　MDO数字万用表https://v.youku.com/v_show/id_XNDYyMjAzOTQ4OA==.html

　　MDO操作视频 https://v.youku.com/v_show/id_XNDg4NDY1MTE2MA==.html

快速选型

型号	带宽	16通道逻辑分析仪	信号发生器	频谱仪	数字万用表	电源	标配接口
MDO-2102EG	100MHz	×	√	√	×	×	USB/LAN
MDO-2104EG	100MHz	×	√	√	×	×	USB/LAN
MDO-2202EG	200MHz	×	√	√	×	×	USB/LAN
MDO-2204EG	200MHz	×	√	√	×	×	USB/LAN
MDO-2102EX	100MHz	×	√	√	√	√	USB/LAN
MDO-2104EX	100MHz	×	√	√	√	√	USB/LAN
MDO-2202EX	200MHz	×	√	√	√	√	USB/LAN
MDO-2204EX	200MHz	×	√	√	√	√	USB/LAN
MDO-2102EC	100MHz	√	√	√	×	×	USB/LAN
MDO-2104EC	100MHz	√	√	√	×	×	USB/LAN
MDO-2202EC	200MHz	√	√	√	×	×	USB/LAN
MDO-2204EC	200MHz	√	√	√	×	×	USB/LAN
MDO-2102ES	100MHz	√	√	√	√	√	USB/LAN
MDO-2104ES	100MHz	√	√	√	√	√	USB/LAN
MDO-2202ES	200MHz	√	√	√	√	√	USB/LAN
MDO-2204ES	200MHz	√	√	√	√	√	USB/LAN

详细规格
		MDO-2072E(C/S)	MDO-2074E(C/S)	MDO-2102E(G/X/C/S)	MDO-2104E(G/X/C/S)	MDO-2202E(G/X/C/S)	MDO-2204E(G/X/C/S)
垂直系统
通道		2ch+Ext	4ch	2ch+Ext	4ch	2ch+Ext	4ch
带宽		DC~70MHz(-3dB)	DC~70MHz(-3dB)	DC~100MHz(-3dB)	DC~100MHz(-3dB)	DC~200MHz(-3dB)	DC~200MHz(-3dB)
上升时间		5ns	5ns	3.5ns	3.5ns	1.75ns	1.75ns
带宽限制		20MHz	20MHz	20MHz	20MHz	20M/100MHz	20M/100MHz
分辨率		8 bit 1mV~10V/div
输入耦合		AC, DC, GND
输入阻抗		约1MΩ// 16pF
DC增益精度		±(3%)when 2mV/div or greater is selected ±(5%)when 1mV/div is selected;
极性		Normal & Invert
最大输入电压		300Vrms, CAT I
偏移位置范围		1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 2V/div : ±25V 5V~10V/div : ±250V
波形信号处理		+, -, ×, ÷, FFT, User Defined Expression. FFT:1Mpts FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.

触发
触发源		CH1 ,CH2, CH3, CH4, Line, EXT* *双通道机型
触发模式		自动 (支持Roll模式, 100 ms/div 或更慢), 正常, 单序列
触发类型		边沿，脉冲宽度（毛刺），视频，脉冲电压，上升和下降（斜率），交替，输出，事件延迟（1〜65535事件），延时（持续时间，4nS〜10S），总线

释放范围		4ns~10s
耦合		AC,DC,LFrej. ,HFrej. ,Noiserej.
灵敏度		1div
外部触发
范围		±15V
灵敏度		DC ~ 100MHz 约. 100mV 100MHz ~ 200MHz 约. 150mV
输入阻抗		1MΩ±3%~16pF
水平
时基范围		1ns/div ~ 100s/div (1-2-5 increments) ROLL: 100ms/div ~ 100s/div
预触发		最大10 div
后触发		最大2,000,000 div
时基精度		±50 ppm over any ≥ 1 ms时间间隔
实时采样率		最大.:1GSa/s (4ch 机型) 每通道1GSa/s (2ch 机型)
记录长度		每通道 10M pts
采集模式		正常, 平均, 峰值检测, 单次
峰值侦测		2ns (典型值)
平均值		从2 到 256可选
X-Y 模式
X-轴输入		通道1; 通道3* *仅四通道机型
Y-轴输入		通道2; 通道4* *仅四通道机型
相移		±3° at 100kHz
光标和测量
光标		幅度，时间，门控;单位：秒，Hz（1 / s），相位（度），定量（％）
自动测量		38组：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面积，周期面积，ROVShoot，FOVShoot，RPREShoot，FPREShoot，频率，周期，上升时间，，宽度，占空比，+脉冲， - 脉冲，+边缘， - 脉冲，％闪烁，闪烁Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位
控制面板功能
自动计数器		6 位,范围从最小2Hz到额定带宽
自动设置		单按钮，自动设置垂直，水平和触发系统的所有通道，具有撤消自动设置
保存设置		20 套
保存波形		24 套
显示
TFT LCD 类型		8" TFT LCD WVGA 彩色显示
显示分辨率		800 水平× 480 垂直像素(WVGA)
插值		Sin(x)/x
波形显示		点，向量，可变持久性（16ms〜4s），无限持续性
波形更新率		每秒最大600,000 波形
显示刻度		8 x 10 divisions
显示模式		YT ;XY
接口
USB 端口		USB 2.0 高速主机端口X1, USB 2.0高速设备端口 X1
以太网(LAN)端口		RJ-45 连接器, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC		5V Max/10mA TTL 集电极开路输出
Kensington Style Lock		后面板安全插槽连接到 standard Kensington-style lock.
频谱分析仪规格
频率范围		DC~500MHz (Max. ,Max.bandwidth~500MHz uncalibrated)
扫宽		1kHz~500MHz(Max.)
分辨率带宽		1Hz ~ 500kHz(Max.)
参考级别		-50 dBm to +40dBm in steps of 5dBm
垂直单位		dBV RMS; Linear RMS; dBm
垂直位置		-12divs to +12divs
垂直刻度		1dB/div to 20dB/div in a 1-2-5 Sequence
显示平均噪音水平		1V/div < -50dBm, Avg : 16 100mV/div < -70dBm, Avg : 16 10mV/div < -90dBm, Avg : 16
Spurious response		2nd 谐波失真< 40dBc3rd 谐波失真< 45dBc
频域跟踪类型		Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)
检测方法		Sample ; +Peak ; -Peak ; Average
FFT Windows		FFT Factor :Hanning 1.44Rectangular 0.89Hamming 1.30Blackman 1.68
任意信号发生器（AWG）规格
通道		2
采样率		200 Msa/s
垂直分辨率		14 bits
最大频率		25 MHz
波形		Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
输出范围		20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
输出分辨率		1mV
输出精度		2% (1 kHz)
偏移范围		±2.5 V, HighZ;±1.25 V, 50 Ω
偏移分辨率		1mV
Sine
频率范围		100mHz to 25MHz
平整度		±0.5 dB( relative to 1kHz)
谐波失真		-40 dBc
失真 (非谐波)		-40 dBc
总谐波失真		1%
S/N Ratio		40 dB
Square/Pulse
频率范围		100 mHz to 15MHz
上升/下降时间		<15ns
过激		<3%
占空比		方波:50%;脉冲波:0.4%~99.6%
最小脉冲宽度		30 ns
抖动		500 ps
Ramp
频率范围		100mHz~1MHz
线性度		1%
对称性		0 to 100%
数字万用表（DMM）规格 (仅MDO-2000EX/MDO-2000ES机种 )
DIGIT LEVEL		5,000 counts CAT II 600Vrms, CAT III 300Vrms
DC 电压		50mV, 500mV, 5V, 50V, 500V, 1000V 6 ranges
精度		50mV, 500mV, 5V, 50V, 500V, 1000V ±(0.1% reading + 5 digits)
输入阻抗		10MΩ
DC 电流		50mA, 500mA, 10A 3 ranges
精度		50mA - 500mA ±(0.5% reading + 0.05mA)10A ±(0.5% reading + 50mA)
AC 电压		50mV, 500mV, 5V, 50V, 700V 5 ranges
精度		50mV, 500mV, 5V, 50V, 700V ±(1.5% reading + 15 digits) at 50Hz-1kHz* Amplitude greater than 0.2% of the full scale reading.
AC 电流		50mA, 500mA, 10A 3 ranges
精度		50mA, 500mA, ±(1.5% reading + 0.05mA) at 50Hz-1kHz 10A ±(3% reading + 50mA) at 50Hz-1kHz * Measure range: >10mA
电阻		500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 5 ranges
精度		500Ω, 5kΩ, 50kΩ, 500kΩ ±(0.3% reading + 3 digits) 5MΩ ±(0.5% reading + 5 digits)

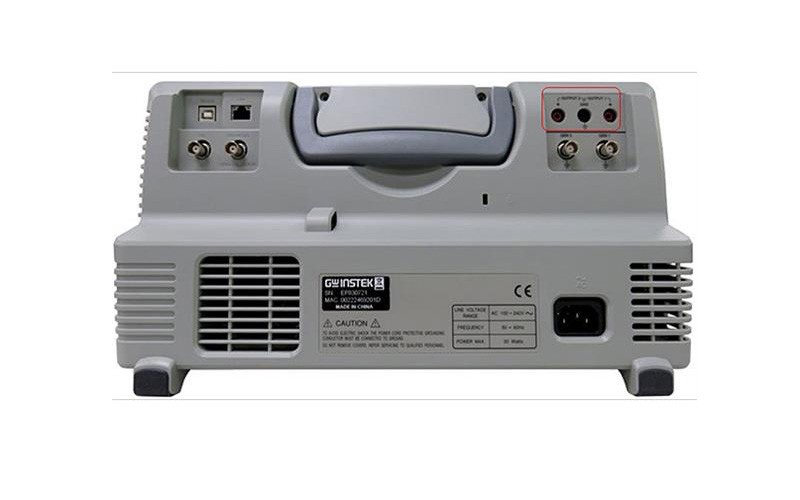

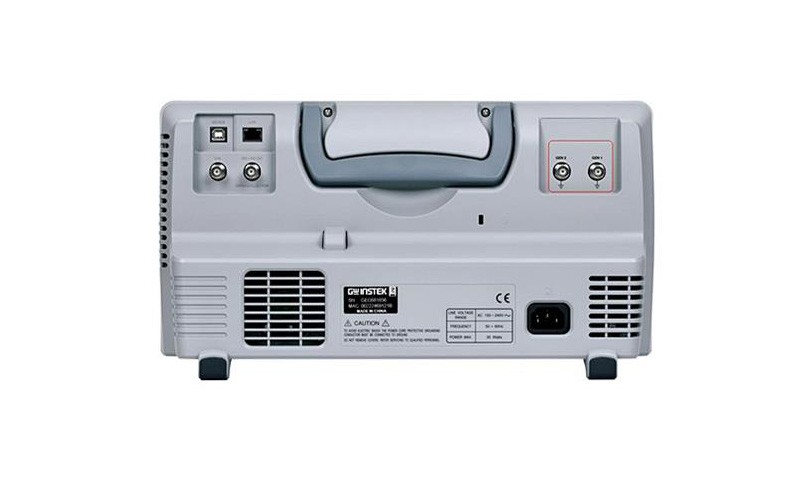

电源规格(仅MDO-2000EX/MDO-2000ES机种 )
输出通道		CH1 & CH2
输出电压范围		1.0V~5.0V
输出电流(最大.)		1A
电压 Step		0.1V 可连续调节
输出电压精度		±3%
纹波和噪声		50mVrms
逻辑分析仪规格 (仅MDO-2000EC/MDO-2000ES机种 )
取样率	每通道 1GSa/s
存储器深度	每通道10M pts (max)
输入通道	16 Digital (D15 - D0)
触发类型	Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus
临界值分组	D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds
临界值选择	TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined
使用者定义的临界值范围	±5V
最大输入电压	±40 V
最小驱动电压	±250 mV
垂直分辨率	1 bit
其他功能
多国语言菜单		可用
操作环境		温度: 0°C to 50°C.在低于 40°C 时相对湿度 ≤ 80%; 在41°C ~ 50°C时≤ 45% 41°C ~ 50°C.
在线帮助		Available
时钟		Time and Date ,Provide the Date/Time for saved data
尺寸		384mmX208mmX127.3mm
重量		3kg
