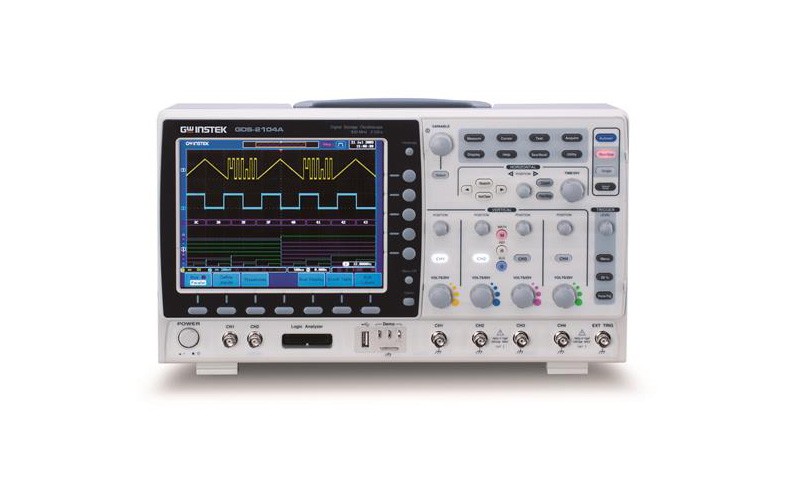

GDS-2000A系列数字储存示波器

70/100/200/300MHz带宽, 提供2/4模拟输入通道

双取样模式: 最高2GSa/s实时取样率及100GSa/s等效取样率

2M内存，获取更多波形细节

8" 800*600高分辨率大尺寸画面, 符合视觉习惯且信息不占用波形显示区域

第二代Memory Prime技术，波形捕获率可高达80,000次以上(80,000wfs/s)

立即咨询

服务热线：

0755-85272611

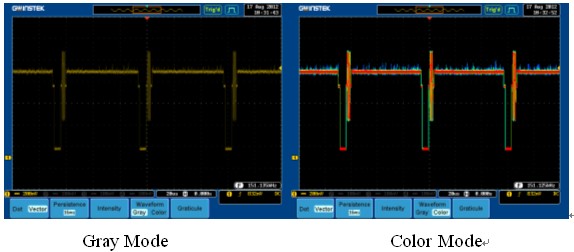

　　GDS-2000A系列数字存储示波器体现了一种高价值的设计构思，包括2GSa/s采样率、2M记录长度、2/4输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术，80,000wfms/s的更新率可以快速完成波形捕获和处理。

　　GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四种带宽，2和4组输入通道，整个系列涵盖8种机型。2M记录长度不仅支持长时间的波形存储，也对后期分析提供了充足的数据支持。波形获取设计和先进的VPO波形处理技术，以每秒80,000次的高速波形更新率，极大提高了GDS-2000A系列波形显示的速度和品质。

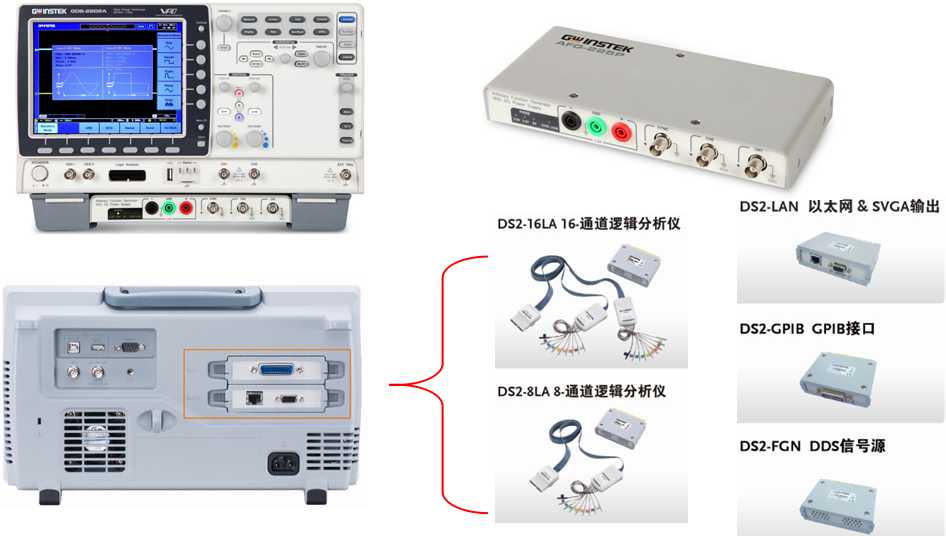

　　丰富的扩展功能设计，可构成五合一多功能测试平台

　　选配的逻辑分析仪通过逻辑触发捕获信号，使逻辑波形和模拟波形显示在同一个屏幕上，方便比较和时间分析。在后面板插入8/16输入通道模组，实现混合信号示波器(MSO)功能。GDS-2000A系列具备如今所有高端DSO应有的性能特点。标配的RS-232C接口、USB接口和Go-NoGo输出，以及选配的以太网接口、SVGA视频输出接口和USB-GPIB转接头，供用户自行选择。可选配信号源模块，适中的价格，创新的设计，GDS-2000A具有很高的客户价值。

　　数字混合存储示波器 GDS-2000A 系列介绍http://v.youku.com/v_show/id_XNjAxOTM0MzQw.html?spm=a2hzp.8253869.0.0

　　数字存储示波器GDS-2000A功能键整体介绍http://v.youku.com/v_show/id_XNTQwODY3NzI4.html?spm=a2hzp.8253869.0.0

　　数字存储示波器GDS-2000A图片预览功能http://v.youku.com/v_show/id_XNTAwMTI3NjQw.html?spm=a2hzp.8253869.0.0

　　数字存储示波器GDS-2000A数字滤波功能http://v.youku.com/v_show/id_XNTAwMTI2MzMy.html?spm=a2hzp.8253869.0.0

　　数字存储示波器GDS-2000A有15个档位处在最大2G采样率http://v.youku.com/v_show/id_XNTAwMTExNjEy.html?spm=a2hzp.8253869.0.0

　　数字存储示波器GDS-2000A波形捕获率80,000wfrms/s验证http://v.youku.com/v_show/id_XNTAwMTEwNTQ0.html?spm=a2hzp.8253869.0.0

　　数字存储示波器GDS-2000A系列介绍http://v.youku.com/v_show/id_XNTAwMDc3MjEy.html?spm=a2hzp.8253869.0.0

快速选型

型号	带宽	采样率	存储深度	通道数	标配接口
GDS-2102A	100MHz	2GSa/s	2M	2	USB/RS232,LAN/GPIB选配
GDS-2104A	100MHz	2GSa/s	2M	4	USB/RS232,LAN/GPIB选配
GDS-2202A	200MHz	2GSa/s	2M	2	USB/RS232,LAN/GPIB选配
GDS-2204A	200MHz	2GSa/s	2M	4	USB/RS232,LAN/GPIB选配
GDS-2302A	300MHz	2GSa/s	2M	2	USB/RS232,LAN/GPIB选配
GDS-2304A	300MHz	2GSa/s	2M	4	USB/RS232,LAN/GPIB选配

详细规格
	GDS-2072A	GDS-2074A	GDS-2102A	GDS-2104A	GDS-2202A	GDS-2204A	GDS-2302A	GDS-2304A
垂直系统
通道	2Ch+EXT	4Ch+EXT	2Ch+EXT	4Ch+EXT	2Ch+EXT	4Ch+EXT	2Ch+EXT	4Ch+EXT
带宽	DC~70MHz(-3dB)		DC~100MHz(-3dB)		DC~200MHz(-3dB)		DC~300MHz(-3dB)
上升时间	5ns		3.5ns		1.75ns		1.17ns
带宽限制(-3dB)	20MHz		20MHz		20MHz/100MHz		20MHz/100MHz/200MHz
垂直分辨率	8 bits@1M：1mV~10V (：当垂直档位是1mV/div时，带宽限制将自动设为20MHz)
输入耦合	AC，DC，GND
输入阻抗	约1MΩ//16pF
精确度(**)	选择1mv/div时，±(3%×\|读值\|+0.1div+1mV)；选择≥2mv/div时，±(5%×\|读值\|+0.1div+1mV)； (测量方式是以平均16次以上的模式并将水平位置设为零)
极性	正常，反相
最大输入电压	300Vrms，CAT I (使用GTP-151R/251R/351R/501R 10:1 探棒：300Vrms CAT II)
偏移范围	1mV/div~20mV/div：±0.5V；50mV/div~200mV/div：±5V；500mV/div~2V/div：±25V；5V/div~10V/div：±250V
波形信号处理	+、-、×、÷、FFT、FFTrms、d/dt、∫dt、√ FFT：频谱幅度。将FFT垂直档位设为线性RMS或dBV RMS，FFT视窗：Rectangular、Hamming、Hanning、Blackman-Harris
触发系统
触发源	CH1、CH2、CH3、CH4、Line、EXT、D0~D15*(4通道机型; **需选配逻辑分析功能)
触发模式	自动(支持小于100ms/div的滚动模式)、正常、单次
触发类型	边沿、脉冲宽度、视频、脉冲矮波(Runt)、上升&下降、交替、事件延迟(1~65,535 events)、时间延迟(10ns~10s)、逻辑、总线、*需选配DS2-08LA或DS2-16LA
触发延迟时间	10ns~10s
耦合选项	AC、DC、低频抑制、高频抑制、噪声抑制
灵敏度	DC ~ 100MHz，约1div或1.0mV；100MHz ~ 200MHz，约1.5div或15mV；200MHz ~ 300MHz，约2div或20mV
外部触发
范围	±15V
灵敏度	DC~100MHz，约100mV；100MHz ~ 200MHz，约150mV；200MHz ~ 300MHz，约150mV
输入阻抗	1MΩ±3%，约16pF
水平系统
时基范围	1ns/div~100s/div(1-2-5步进)；ROLL；100ms/div~100s/div
前置触发	最大10格
后置触发	最大1,000格
精确度	≥1ms时间间隔，±20 ppm
实时采样率	1CH：最大2GSa/s；2CH：最大1GSa/s
等效采样率	最大100GSa/s
记录长度	最大2Mpts
捕获模式	正常, 平均, 峰值侦测, 单次
峰值侦测	2ns(典型值)
平均次数	2~256次可选
X-Y模式
X-轴输入	通道1；通道3* (*：仅4通道机型)
Y-轴输入	通道2；通道4* (*：仅4通道机型)
相位移	±3°在100kHz
光标和测量
光标	幅值, 时间, 门限；单位：秒(S), Hz (1/S), 相位(°), 比率(%)
自动测量	36组: Pk-Pk, Max, Min, 幅值, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, 频率, 周期, 上升时间, 下降时间, +宽度, -宽度, 占空比, +脉冲, -脉冲, +边沿, -边沿, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, 相位, 光标测量
控制面板功能	光标测量
自动计数	6位；范围从2Hz~额定带宽
自动设置	一键自动设置所有通道的垂直、水平和触发系统
保存设置	20组
保存波形	24组
显示系统
显示器	8" TFT LCD SVGA彩色显示屏
显示分辨率	800水平×600垂直像素(SVGA)
插补点方式	Sin(x)/x & 等效采样
波形显示方式	点, 向量, 可调余晖(16ms~10s), 无限余晖
波形更新率	最快每秒80,000次波形更新
显示模式	YT；XY
显示格线	8×10格

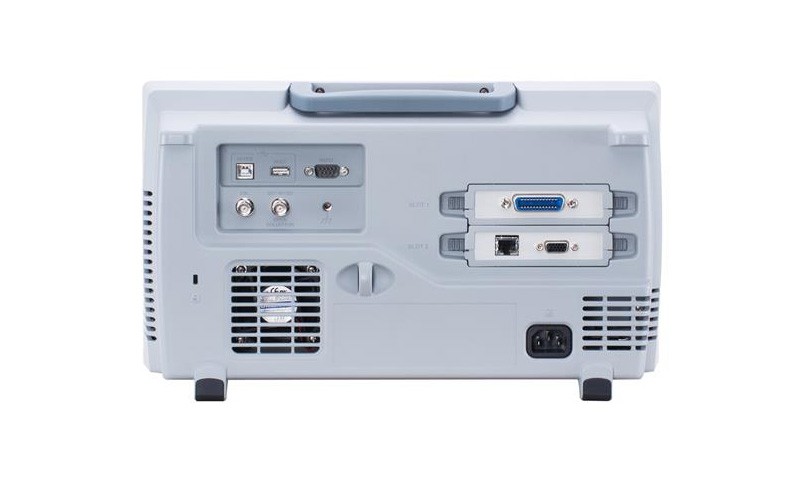

接口
RS-232C	DB-9公头
USB接口	2个USB 2.0高速host接口, 1个USB 2.0高速device接口
以太网接口	RJ-45接口，10/100Mbps，带HP Auto-MDIX(选配)
SVGA Video接口	SVGA输出(选配)
GPIB	GPIB模组(选配)
Go-NoGo BNC	5V Max/10mA TTL集电极开路
Kensington锁	后面板安全槽，使用标准Kensington锁
逻辑分析仪 (选配)
采样率	500MSa/s
带宽	200MHz
记录长度	最大每通道2M
输入通道	16通道(D15~D0)或8通道(D7~D0)
触发类型	边沿，模式，脉冲宽度，串行总线(I2C, SPI, UART)，并行
阈值	Quad-D0~D3, D4~D7…阈值, D8~D11, D12~D15(*：仅DS2-16LA)
阈值选择	TTL, CMOS, ECL, PECL, 自定义
阈值精度	±100mV
输入阻抗	探棒输入阻抗约为101kΩ，8pF
最大阈值范围	±10V
最大输入电压	±40V
最小电压幅度	±500mV
垂直分辨率	1 bit
电源
电源电压范围	AC 100V~240V，48Hz~63Hz，自动选择
其它
多国语言菜单	提供
在线帮助	提供
时钟	时间和日期，提供保存数据的日期/时间
操作环境	温度：0~50℃，相对湿度：≤80%(40℃或以下)；相对湿度：≤45%(41℃~50℃)
尺寸&重量
380(W)×220(H)×145(D)mm，约4.2kg
