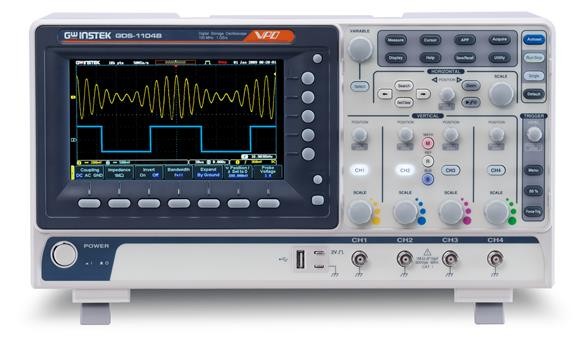

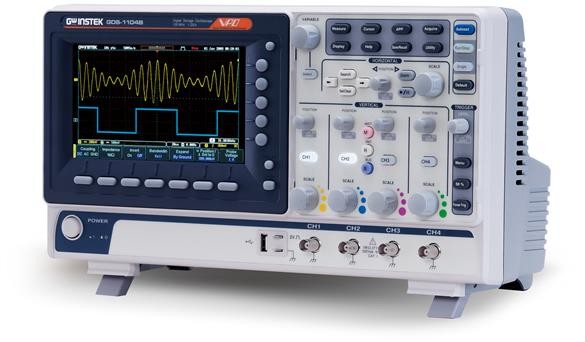

GDS-1000B系列数字储存示波器

200MHz/100MHz 两种带宽选择

1GSa/s最大实时菜样率

每通道10M记录长度

7寸LCD，256色阶显示

1Mpts FFT频域信号显示

水平/垂直/触发档位设置一键归零

最大波形更新率110,000wfm/s

立即咨询

服务热线：

0755-85272611

轻巧的机身拥有强大的实力，GDS-1000B系列示波器最高提供200MHz带宽，每通道10M记录长度，波形更新率高达每秒11万次，FFT频谱分析高达100万点。这些强大的功能聚集在1000系列示波器上，使得GDS-1000B拥有不凡的波形抓取、显示、分析等能力，为基础测量提供强有力的支持！

A. 高达每秒110,000次之波形更新率
GDS-1000B系列示波器虽然在市场上属于通用基础型示波器，但它却具备了高达每秒110,000次的波形更新率，使用者可以输入一个快速的调频载波信号如图所示，通常在传统的数字示波器下量测此信号会出现不流畅的暂留现象，无法清楚地呈现调频信号的调制变化过程。然而在GDS-1000B示波器上则无此问题发生，它不仅可流畅地呈现波形调制的变化以外，亦可层次分明地显示变化的细节。工程师在量测不可预测且瞬息万变的信号之下，亦能够轻松地掌握电路的问题所在。

B. 具备256荧幕灰阶显示
GDS-1000B系列示波器在波形显示技术上可呈现256色阶之显示技术。在信号多样化的量测世界中更能勾勒出丰富的层次变化，彷彿将模拟示波器的显示能力再度表现出来。当输入一个多层次变化的影像信号时，具备256色阶显示的GDS-1000B示波器能够将丛发信号明确地表现出来，且能够以256色阶之变化呈现亮度的层次细节，使得枯燥无味的单色波形注入了丰富的生命力，这正是GDS-1000B在通用型示波器舞台当中所带来之无限的量测魅力。

C. 每通道独立10M存储器长度
GDS-1000B示波器每通道独立10M的记忆长度，在进行基础量测的应用时就能轻而易举地掌握波形的细节，当使用者输入长串序列的正弦波信号时，GDS-1000B示波器将波形放大至20ns/div时，正弦波的细节依然可清楚地显现。

D. 1M FFT数学取样分析模式

GDS-1000B系列示波器在快速傅立叶转换的数学分析模式中具备了1M记忆长度撷取模式。在传统的各系列数字示波器当中，FFT模式通常只具备1000点的撷取长度，所以在频域模式的表现上较不能呈现各频谱量的强度分布细节，但是今天GDS-1000B系列示波器率先提供了1M撷取点的显示模式，不但能清楚地表现频谱量的显示细节,同时加上高达每秒110,000次的波形更新率，使得FFT分析模式就如同在使用一台实时频谱分析仪一般的快速而精准，大幅提升了示波器在频域分析的信号处理能力。

快速选型

型号	带宽	采样率	存储深度	通道数	标配接口
GDS-1102B	100MHz	1GSa/s	每通道10M	2	USB
GDS-1104B	100MHz	1GSa/s	每通道10M	4	USB/LAN
GDS-1202B	200MHz	1GSa/s	每通道10M	2	USB

详细规格
	GDS-1202B	GDS-1102B	GDS-1104B
垂直系统
通道数	2通道+1外部触发通道	2通道+1外部触发通道	4通道
带宽	DC~200MHz (-3dB)	DC~100MHz (-3dB)	DC~100MHz (-3dB)
上升时间	1.75ns	3.5ns	3.5ns
带宽限制	20MHz	20MHz	20MHz
垂直分辨率	8 bit: 1mV~10V
输入耦合	AC, DC, GND
输入阻抗	1MΩ// 约16pF
直流精确度	±3%
极性	正向 &反向
最大输入电压	300V (DC+AC Peak), CAT I
偏移范围	1mV/div : ±1.25V；2mV/div ~ 100mV/div : ±2.5V；200mV/div ~ 10V/div : ±125V
波形信号处理	‘+, -, ×, ÷, FFT, FFTrms , 用户自定义 FFT: 1MPTS点分辨率.FFT垂直刻度提供Linear RMS 或 dBV RMS.FFT窗函数提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.


触发系统
来源	CH1 ,CH2, CH3,CH4,Line, EXT** （仅适合四通道机种，*仅适合双通道机种）
触发模式	自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件),时间延迟(可选择4ns~10s时间), 总线


触发延迟时间	4ns ~ 10s
耦合选项	AC,DC,LF rej. ,HF rej. ,Noise rej.
灵敏度	1 div
外部触发
范围	±15V
灵敏度	DC ~ 100MHz 约100mV；100MHz~200MHz约150mV
输入阻抗	1MΩ±3%// 16pF
水平系统
范围	5ns/div ~ 100s/div (1-2-5步进)滚动模式: 100ms/div ~ 100s/div
前置触发	最大10 div
后置触发	最大2,000,000 div
精确度	在任何 ≥ 1 ms 的间格中为±50 ppm
采样系统
实时取样率	最大1GSa/s
记录长度	每通道最大10Mpts
获取模式	一般, 平均, 峰值检测, 单次
峰值侦测	2ns (典型值)
平均模式	可选则2至256次
X-Y 模式
X 轴输入	通道 1;通道3* (*仅适用于四通道机种）
Y 轴输入	通道 2;通道4* (*仅适用于四通道机种）
相位移	100kHz 时±3°
光标&量测系统
游标	可量测幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%)
自动量测	36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, '+Width,-Width,Duty Cycle,+Pulses,-Pulses,+Edges, -EdgesEdges,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase


自动计数	6 位计数器,范围由2Hz至额定带宽
控制面板功能
自动设定	单一按键自动设定所有信道的垂直、水平及触发系统
储存设定	20组
储存波形	24组
显示系统
显示器	7" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA)
插补点方式	Sin(x)/x
波形显示方式	点, 向量, 可调余晖 (16ms~4s), 无限余晖
波形更新率	最快每秒 110,000次波形更新
显示模式	YT ; XY
显示网格线	8 x 10 格

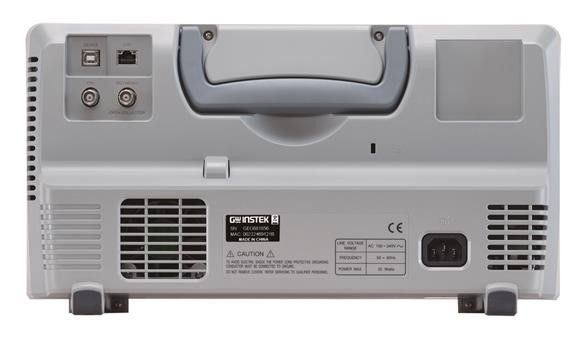

接口
USB Port	USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
以太网络	RJ-45 接口, 10/100Mbps with HP Auto-MDIX（仅适用于GDS-1074B,GDS-1104B)
Go-NoGo BNC	最大5V /10mA TTL 开集极输出
安全锁孔	机器背面提供标准Kensington安全插槽
电源&其他
线性电压范围	交流 100V~240V ,50Hz~63Hz 自动选取,消耗功率：30W
多国语言	提供
联机帮助	提供
操作环境	温度：0℃~50℃；相对湿度：≤80%（0℃~40℃);≤45%(41℃~50℃）
尺寸及重量	380(W) X 208(H) X127.3(D) mm, 约2.8kg
所有规格保证要求GDS-1000B系列示波器开机30分钟后，环境温度+20℃~+30℃。
规格所有局部变更，怒不另行通知！
