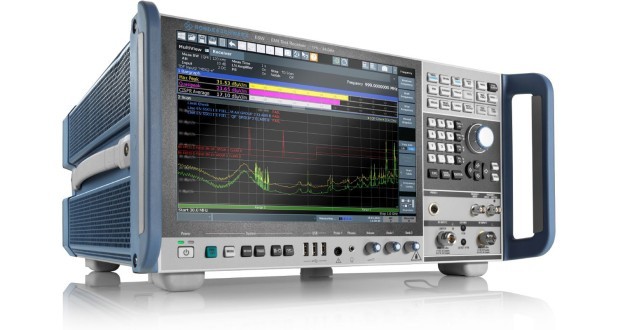

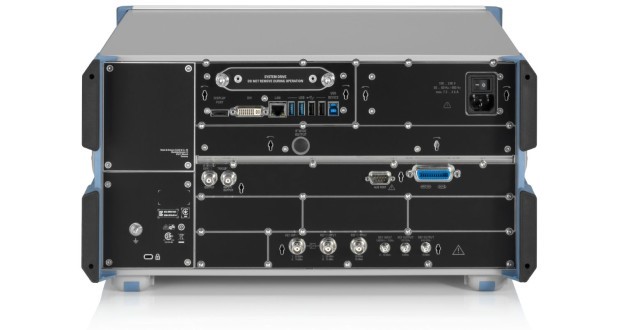

R&S®ESW EMI 测试接收机

频率范围介于 1 Hz 至 8 GHz、1 Hz 至 26.5 GHz 以及 1 Hz 至 44 GHz

符合 CISPR16-1-1、ANSIC63.2、MIL-STD-461 以及 FCC 标准

具有无与伦比的动态范围以及精确度，适用于要求严苛的认证测量

通过基于 FFT 的时域扫描实现超快速测量

立即咨询

服务热线：

0755-85272611

  1. 详细内容
  2. 产品特征
  3. 规格参数
  4. 资料下载

R&S®ESW 是一款具有卓越射频特性的 EMI 测试接收机，具备较高的动态范围以及测量精度。这款测试接收机符合 CISPR、EN、MIL-STD-461、DO-160 以及 FCC 标准，满足最严苛的认证测量要求。凭借基于 FFT 的时域扫描，R&S®ESW 几乎能够实时捕获和测量干扰频谱。借助该仪器的实时频谱分析功能以及瀑布图功能，用户能够详细分析干扰信号及其历史记录。多视图模式便于直观显示结果，甚至显示多个操作模式。

  • 符合标准的 EMI 测量

    • 认证测量

    • 在频谱分析仪模式下执行符合标准的 EMI 测量

  • 满足严格要求的射频性能

    • 极宽的动态范围

    • 显示平均噪声电平 (DANL) 低（频率 ≤ 1 GHz 时典型值为 –168 dBm）

    • 射频前端的 1 dB 压缩点高达 +15 dBm

    • 高三阶截止点 (TOI)（典型值为 +25 dBm）

    • 卓越的测量精度（频率 ≤ 8 GHz 时测量精度为 ±0.37 dB）

  • 集成式预选滤波器以及前置放大器

    • 标配集成式预选滤波器（21 个滤波器）

    • 附加高通滤波器 (2 MHz)，用于抑制交流电源线上的数据载波以及干扰信号

    • 陷波滤波器用于抑制免授权的 2.4 GHz 和 5.8 GHz ISM 频段中的强载波信号

  • 通过基于 FFT 的时域扫描实现超快速测量

    • 通过准峰值以及 CISPR 平均值加权实时测量传导干扰电平

  • 进行实时频谱分析，以便详细调查干扰（使用选件）

    • 借助高达 80 MHz 的带宽进行实时测量

    • 利用瀑布图无缝显示频谱

    • 余辉模式（频谱直方图）用于清晰识别脉冲和连续干扰

    • 频率模板触发，以便准确可靠地检测偶发性频谱事件

  • 操作方便，直观显示结果

    • 直观化扫描表

    • 多视图：直观显示多个结果

    • 经过优化、基于触摸屏的用户界面，用于快速访问所有功能

    • 集成式联机帮助

    • 保存结果和仪器设置

  • 自动化测试

    • 预览测量 – 数据简化 – 最终测量

    • R&S®EMC32 EMC 测量软件，用于远程控制测量以及自动化 EMI 测试程序

    • 记录测量结果的报告生成器

  • 四通道喀呖声率测量

    • 符合 CISPR14-1 标准的喀呖声率分析

    • 结果记录

  • 数据保护和远程控制

    • 可移动硬盘驱动器 (HDD)，用于保护测试数据的机密性和安全性

    • 通过 GPIB 或 LAN 远程控制

    • 针对 LabView、LabWindows/CVI、VXI Plug & Play 的驱动程序

    • 免费的固件更新，始终与最新技术发展保持同步


Frequency
Frequency rangeR&S®ESW81 Hz to 8 GHz

R&S®ESW261 Hz to 26.5 GHz

R&S®ESW441 Hz to 44 GHz
Aging per yearR&S®ESW-B4 OCXO precision frequency reference(standard value ±1 × 10–7) ±3 × 10–8
Bandwidths
Resolution bandwidthsstandard filters (–3 dB)1 Hz to 10 MHz

EMI filters (–6 dB)
1 Hz, 100 Hz, 200 Hz, 1 kHz, 9 kHz, 10 kHz, 100 kHz, 120 kHz, 10 MHz
Detectorsreceiver modemax. peak, min. peak, quasi-peak, RMS, average, average with meter time constants (CISPR-average), RMS-average (CISPR RMS)
APD measurement functionminimum amplitude probability10–7

maximum acquisition time120 s

acquisition bandwidth (–6 dB)200 Hz, 9 kHz, 120 kHz, 1 MHz
Third-order intercept (TOI)R&S®ESW8, R&S®ESW26, R&S®ESW44, RF attenuation = 0 dB, level 2 × –15 dBm, ∆f > 5 × RBW, preselection off, preamplifier off10 MHz ≤ fin < 1 GHz, > +20 dBm, typ. 25 dBm
1 dB compressionRF attenuation = 0 dB, preselection off, preamplifier offfin ≤ 3 GHz, +15 dBm (nom.)
Preselection filters
Statusreceiver modealways on


analyzer modeon/off (selectable)
Number of preselection filters
21
Preamplifier (switchable)1 kHz to 8 GHz20 dB (nom.)
Displayed average noise level (DANL)R&S®ESW8 (receiver mode, RF attenuation = 0 dB, termination = 50 Ω, logarithmic scaling normalized to 1 Hz RBW, RBW = 1 kHz, VBW = 1 Hz, +5 °C to +40 °C, preselection on, preamplifier on)

1 MHz ≤ f < 1 GHz< –165 dBm, typ. –168 dBm
Receiver mode
Time domain scanCISPR band B, 150 kHz to 30 MHz, RBW = 9 kHz, measurement time = 100 ms, peak detector110 ms (total measurement time)

CISPR band B, 150 kHz to 30 MHz, RBW = 9 kHz, measurement time = 1 s, quasi-peak detector and CISPR-average detector2 s (total measurement time)

CISPR band C/D, 30 MHz to 1000 MHz, RBW = 120 kHz, measurement time = 10 ms, peak detector620 ms (total measurement time)

CISPR band C/D, 30 MHz to 1000 MHz, RBW = 9 kHz, measurement time = 10 ms, peak detector840 ms (total measurement time)

CISPR band C/D, 30 MHz to 1000 MHz, RBW = 120 kHz, measurement time = 1 s, quasi-peak detector80 s (total measurement time)

CISPR band C/D, 30 MHz to 1000 MHz, RBW = 9 kHz, measurement time = 1 s, quasi-peak detector and CISPR-average detector67 s (total measurement time)
Total measurement uncertainty
Preselection off10 MHz < f ≤ 3.6 GHz±0.27 dB
Dimensions (nom.)W × H × D, including front handles and rear feet462 mm × 240 mm × 504 mm (18.15 in × 9.44 in × 19.81 in)
Net weight, without options (nom.)R&S®ESW820.6 kg (45.42 lb)

R&S®ESW2622.1 kg (48.72 lb)

R&S®ESW4425.2 kg (55.56 lb)
