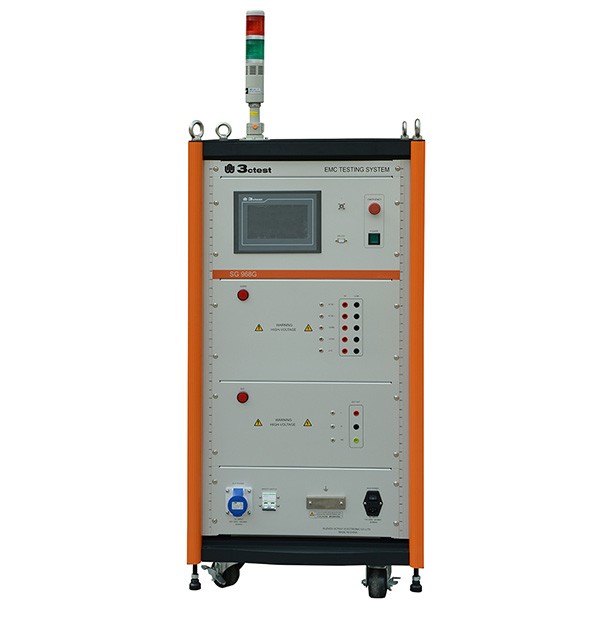

SG 968G全自动雷击浪涌发生器是以公司第三代智能化多功能综合测试发生器为基础，在技术上采用了可编程控制器和计算机技术
SG 968G全自动雷击浪涌发生器是以公司第三代智能化多功能综合测试发生器为基础，在技术上采用了可编程控制器和计算机技术，极大地简化了系统组成，提高了系统的可靠性。这在高电压、大电流试验中大大增强了系统的安全性，避免设备可能遭受高压放电瞬态过程的危害。独特的彩色触摸屏操作界面具有良好的人机对话功能，操作过程方便简单，只须在参数设置页面进行简单的试验需求设置，即可完成各种测试过程自动执行，具有系统集成度高、控制智能化，操作简便，节省测试时间等优点。内置4种波形发生器模块于一体，可一站式满足TIA-968B浪涌测试。
特点：
> 彩色触摸屏7寸LCD
> 计算机技术，全自动控制系统
> 智能高压电源充电模式
> 集四种测试波形于一体，一站式测试
> 无触点放电开关，无放电噪音
> 内置全自动单相耦合去耦网络
> 用22U标准19英寸可移动式机柜安装
> RS-232通讯接口，可实现远程控制
技术参数 | |
10/160混合波参数 | |
输出电压 | 0.25～1.65 kV（±5％） |
输出电流 | 31～220 A |
输出电压波 | 6～10/160～260 μs |
输出电流波 | 5～10/160～210 μs |
10/560混合波参数 | |
输出电压 | 0.25～0.88 kV（±5％） |
输出电流 | 33.3～115 A |
输出电压波 | 6～10/560～860 μs |
输出电流波 | 5～10/560～760 μs |
9/720混合波参数 | |
输出电压 | 0.25～1.65 kV±5％ |
输出电流 | 6.25～41.25 A |
输出电压波 | 9±2.7/720±144 μs |
输出电流波 | 5±1.5/320±64 μs |
2/10混合波参数 | |
输出电压 | 0.25～2.75 kV±5％ |
输出电流 | 100～1100 A |
输出电压波 | 1～2/10～19 μs |
输出电流波 | 1～2/10～19 μs |
单相耦合去耦网络参数 | |
去耦波形 | 2/10 μs |
去耦幅值 | 小于6 kV / 3 kA |
耦合电容 | 18 μF |
去耦电感 | 1.5 mH |
耦合电源 | 单相 AC220 V 50 Hz，20 A |
试验方式 | 自动投切 |
通用参数 | |
输出极性 | 正或负 |
放电次数设定 | 1～999 次 |
间隔时间设定 | 30～999 S |
触发方式 | 自动或手动；可单次触发 |
电流测量 | 内置0.005 V / A电流互感器 |
工作电源 | AC 110 V / 220 V (± 10%)，50/60 Hz(大陆地区默认AC 220 V) |
温度范围 | 15-35 ℃ |
湿度范围 | 45%-75% |
接地电阻 | 不大于0.5 Ω |
机柜尺寸 | 19英/22U(600x800x1250 mm) |
重量 | 约130 kg |
